VMware 虚拟局域网搭建实验指导

原是不打算更新了，最近有亿点点小忙，但是周围人都催得紧，说做不出来，又快要到截止时间了，今晚赶紧抽空更新。

网络规划

虚拟网段	对应功能	关联设备
VMnet1（192.168.11.0/24）	企业内部网络	200301（企业出口路由器）、XP01（网内主机）
VMnet2（112.111.11.0/24）	企业出口与互联网中转连接段	200301、200302（互联网中转路由器）
VMnet3（202.102.134.0/24）	互联网侧网络	200302、XP02（VPN 客户端）

实验步骤：基本网络环境搭建

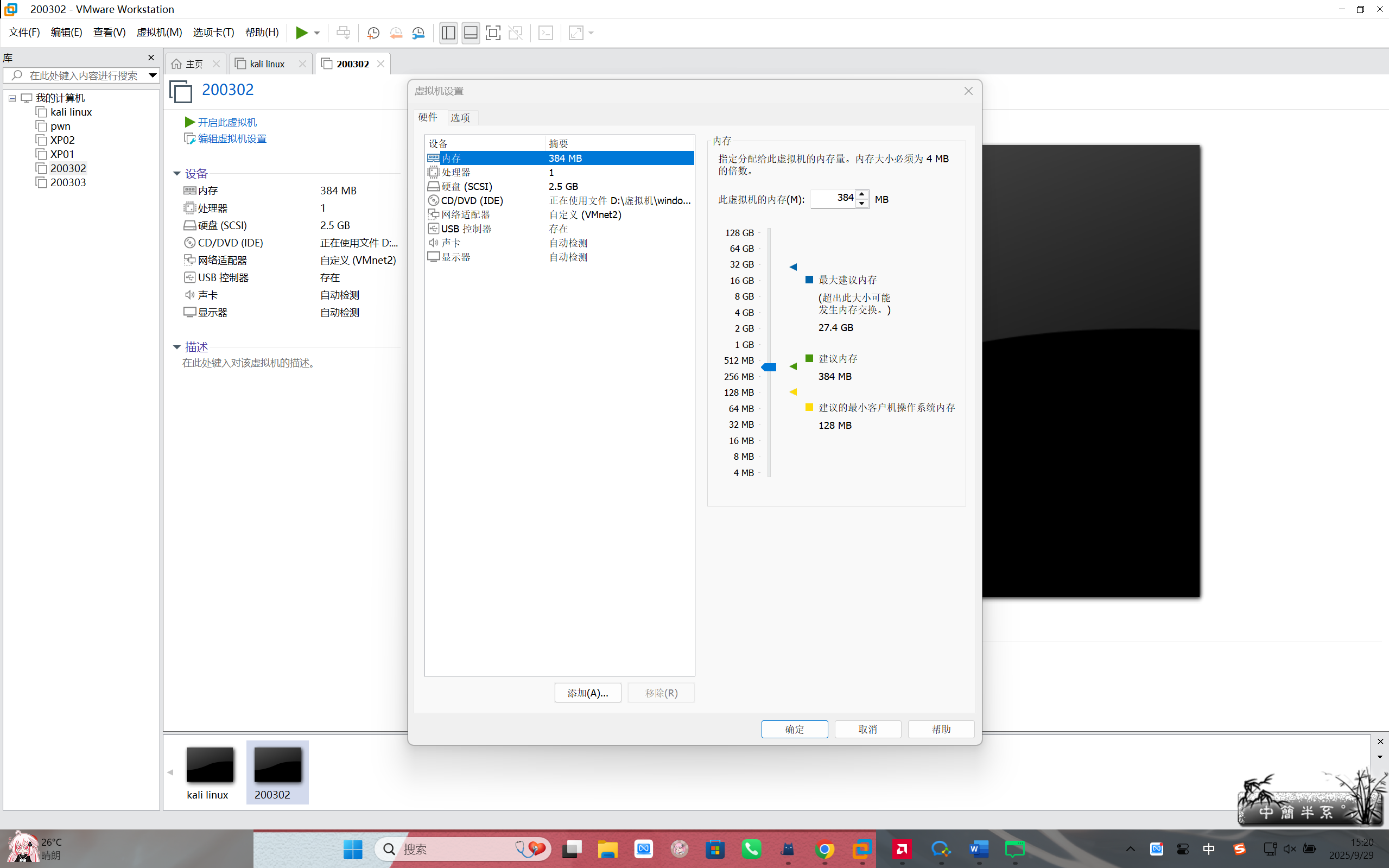

1. 虚拟网段配置（VMware 网络编辑器）

打开 VMware，进入「编辑」-「虚拟网络编辑器」，分别创建并配置三个虚拟网段：

• VMnet1：设置子网为 192.168.11.0，子网掩码 255.255.255.0
• VMnet2：设置子网为 112.111.11.0，子网掩码 255.255.255.0
• VMnet3：设置子网为 202.102.134.0，子网掩码 255.255.255.0

如此即可

2. 各虚拟机配置（含系统、网卡、IP、功能）

（1）虚拟机 200301（企业出口路由器，建议安装 Windows Server 2003 系统）

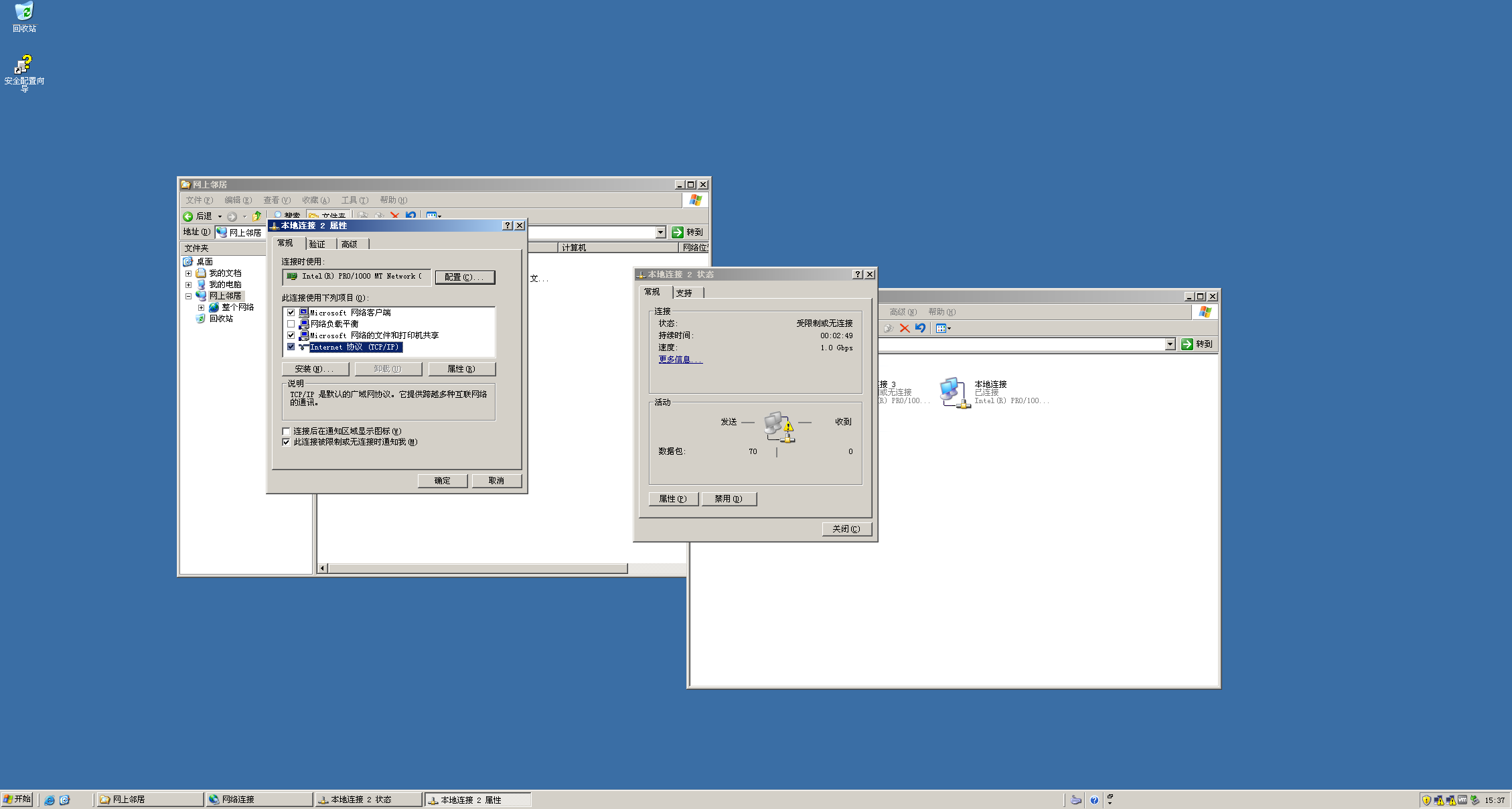

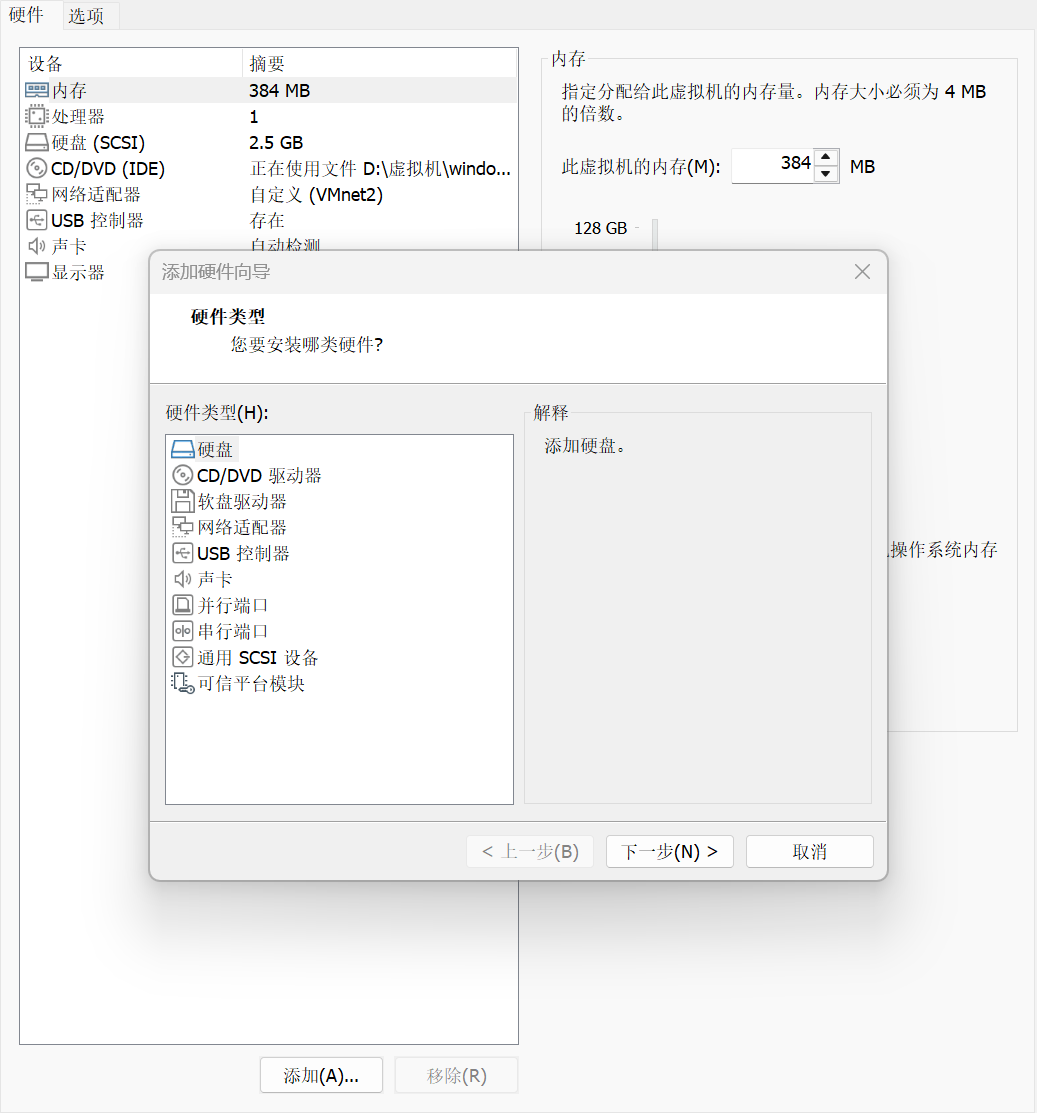

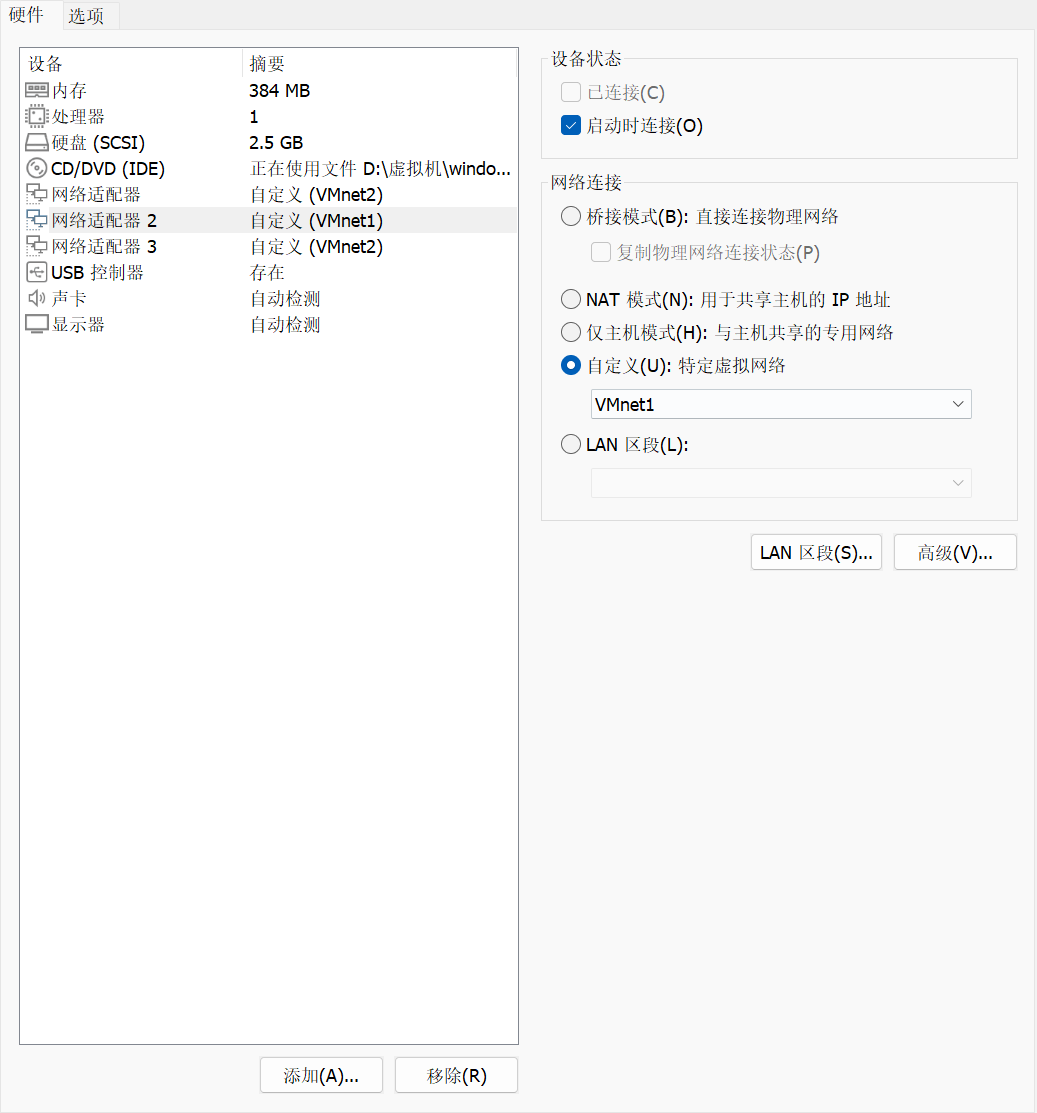

1. 添加两块网卡：

   • 网卡 1：连接 VMnet1，配置 IP 为 192.168.11.1，子网掩码 255.255.255.0
   • 网卡 2：连接 VMnet2，配置 IP 为 112.111.11.11，子网掩码 255.255.255.0

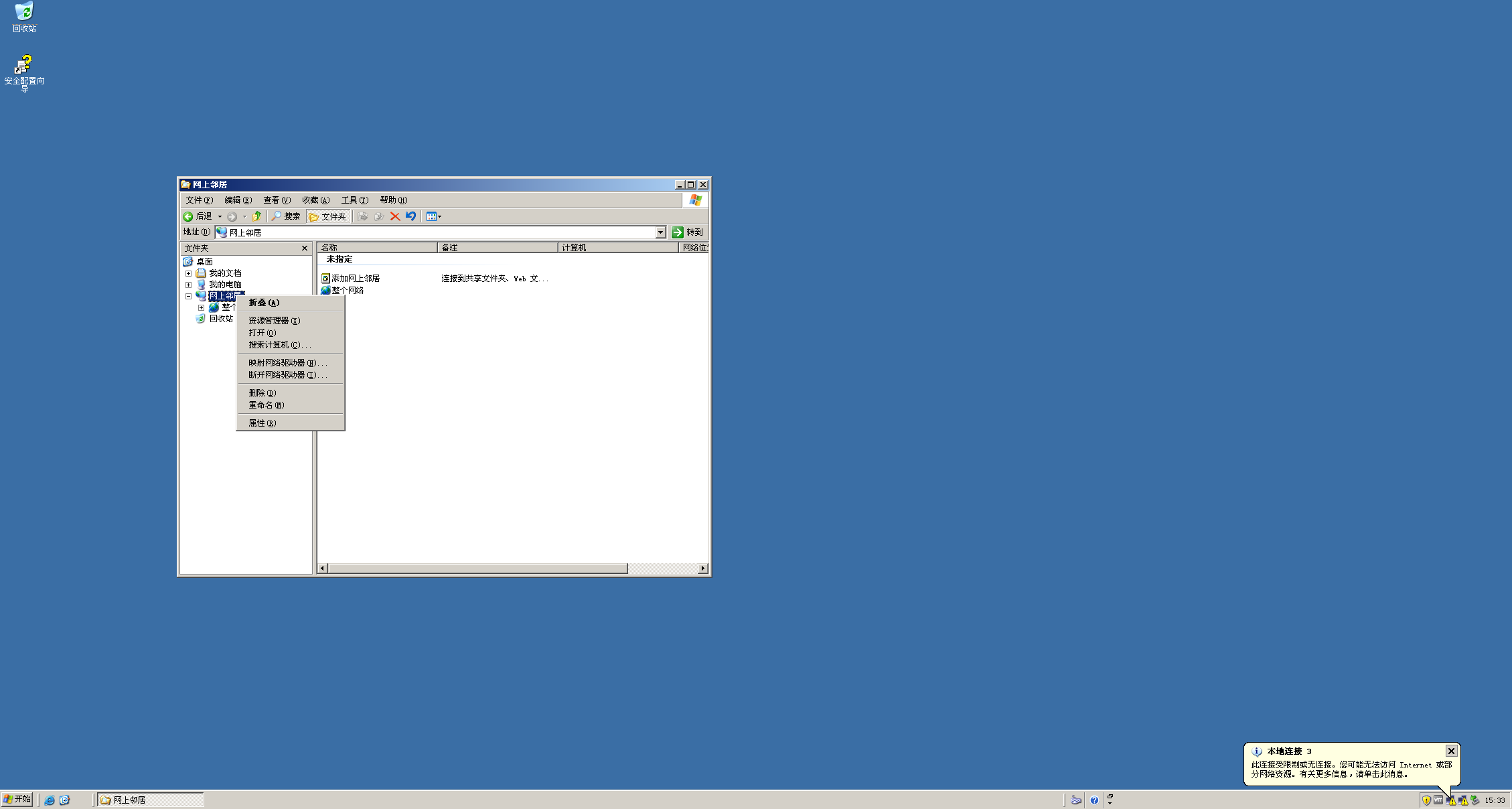

   依旧是我们的老步骤了

2. 配置路由功能：进入「路由和远程访问」，用「自定义方式」添加 VPN 和 NAT 路由功能

很多人一看到路由和远程访问直接傻眼了，根本不知道在哪emmmm那还是看下面吧

自定义添加 VPN 和 NAT 路由功能步骤

准备前置工作：把你的防火墙关了（包括物理机）

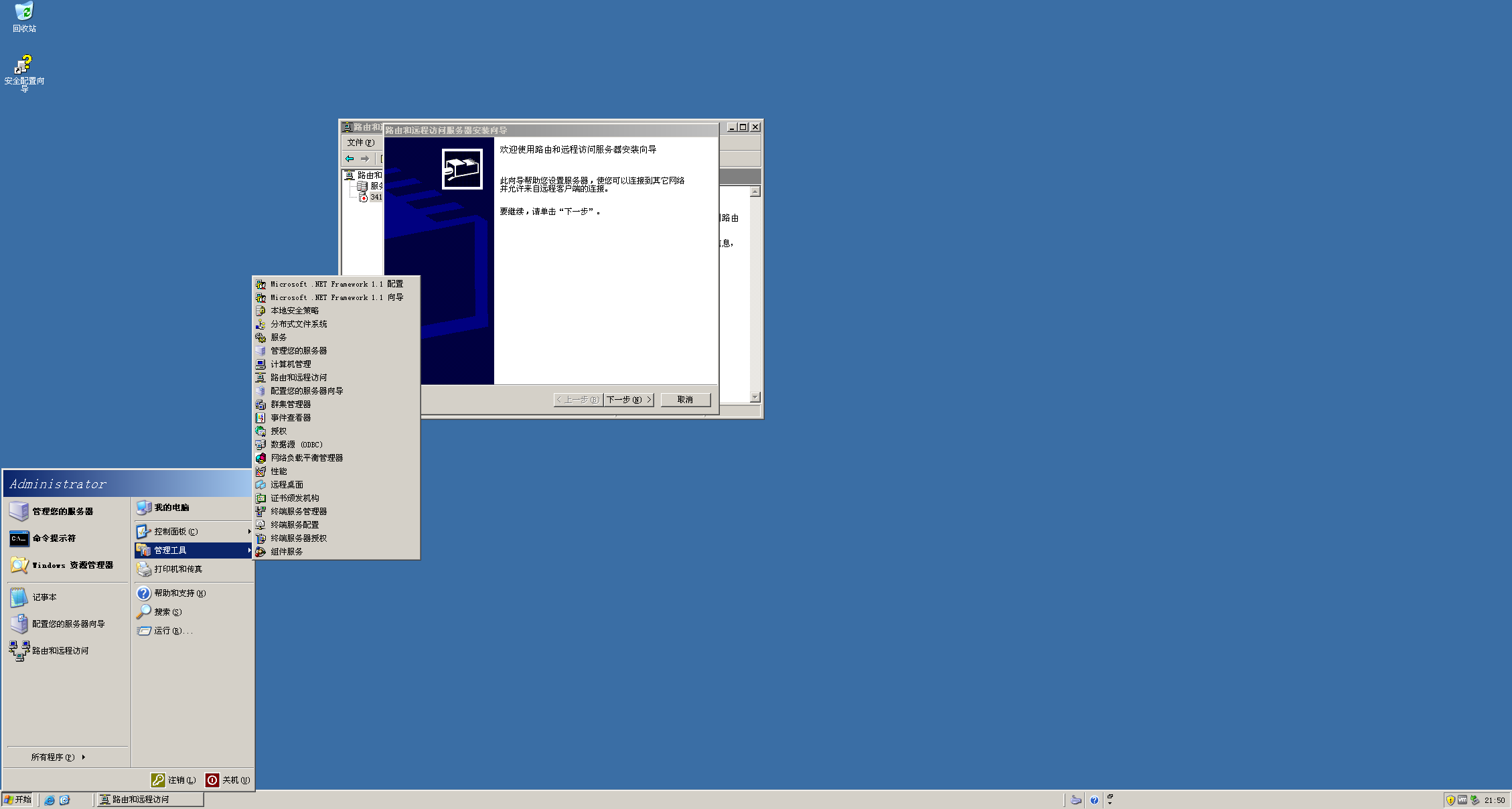

1. 打开 “路由和远程访问” 管理工具

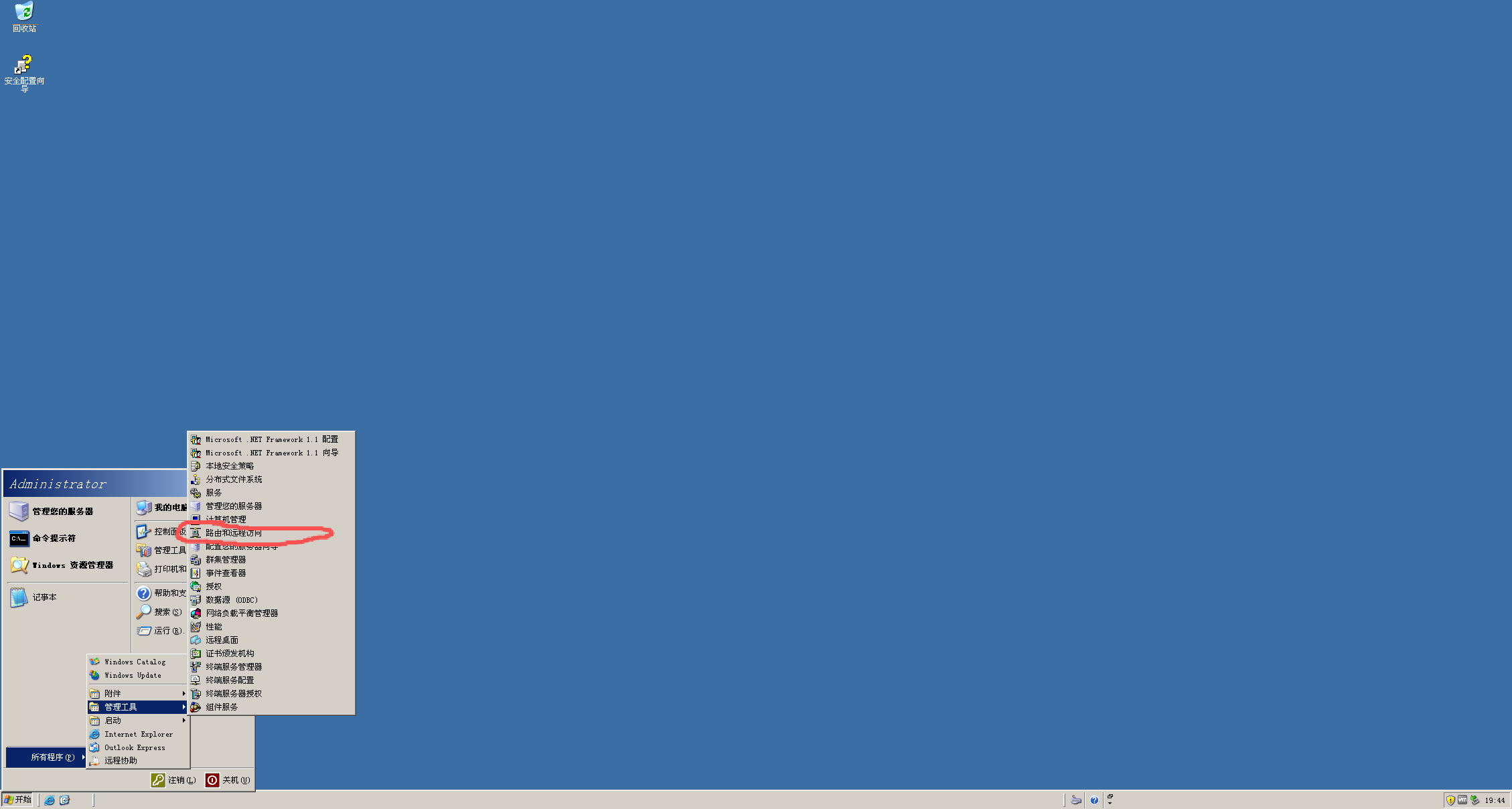

1. 依次点击「控制面板」-「管理工具」-「路由和远程访问」，打开管理界面。

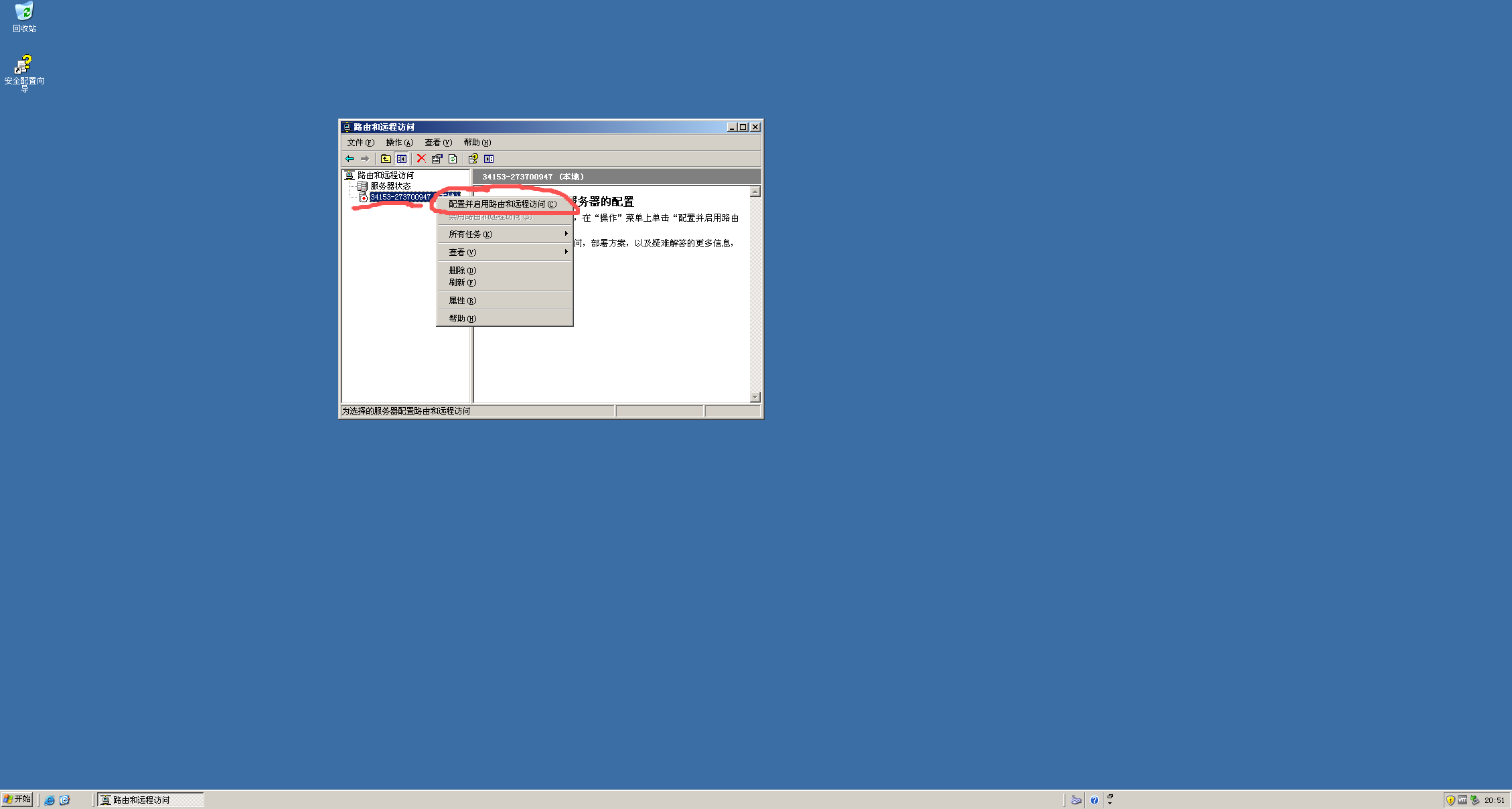

2. 在左侧导航树中，右键点击当前计算机名称（如 “200301”），选择「配置并启用路由和远程访问」，启动配置向导。

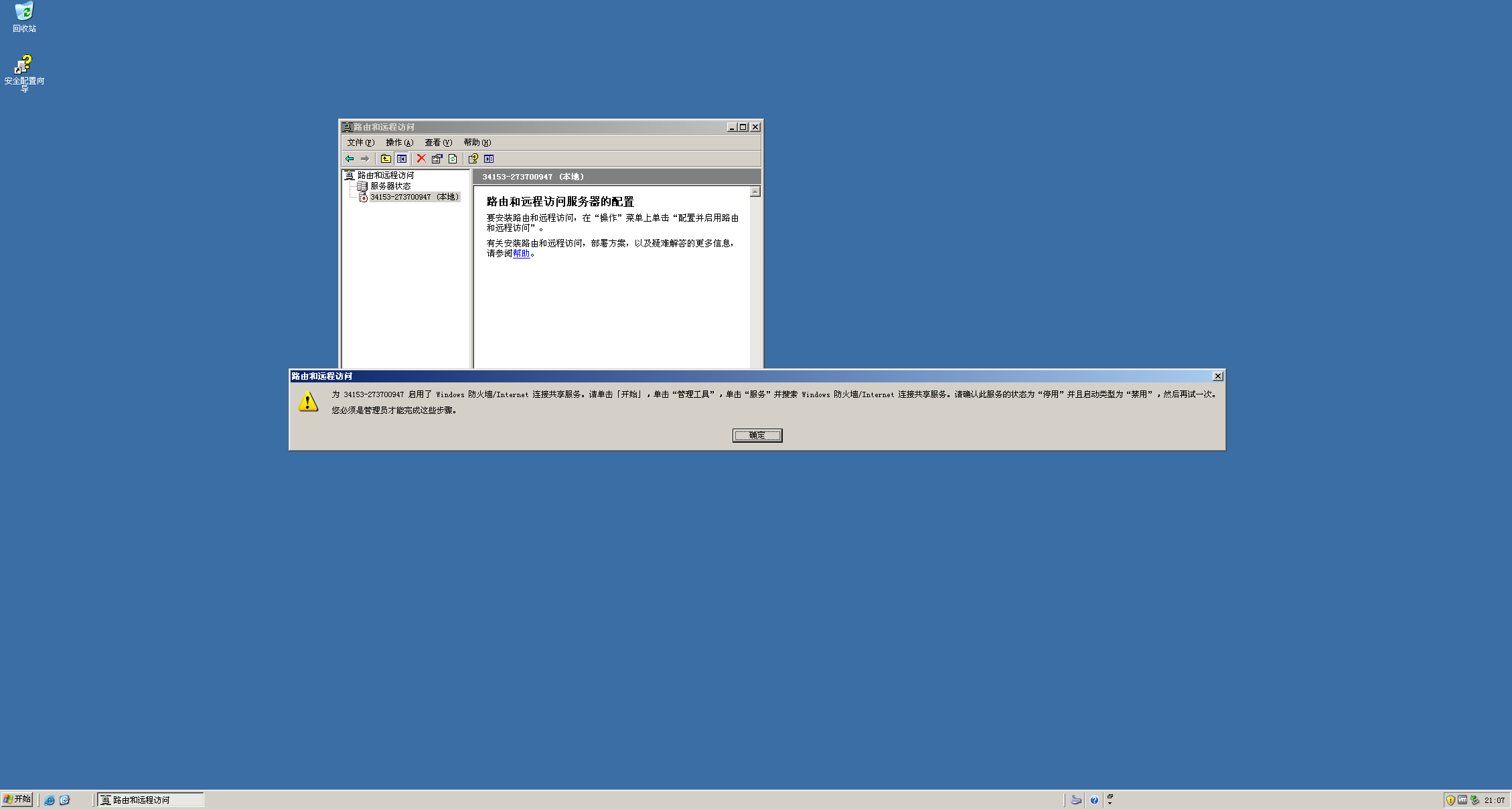

如果还是跳出来这种情况

那就试试这一招

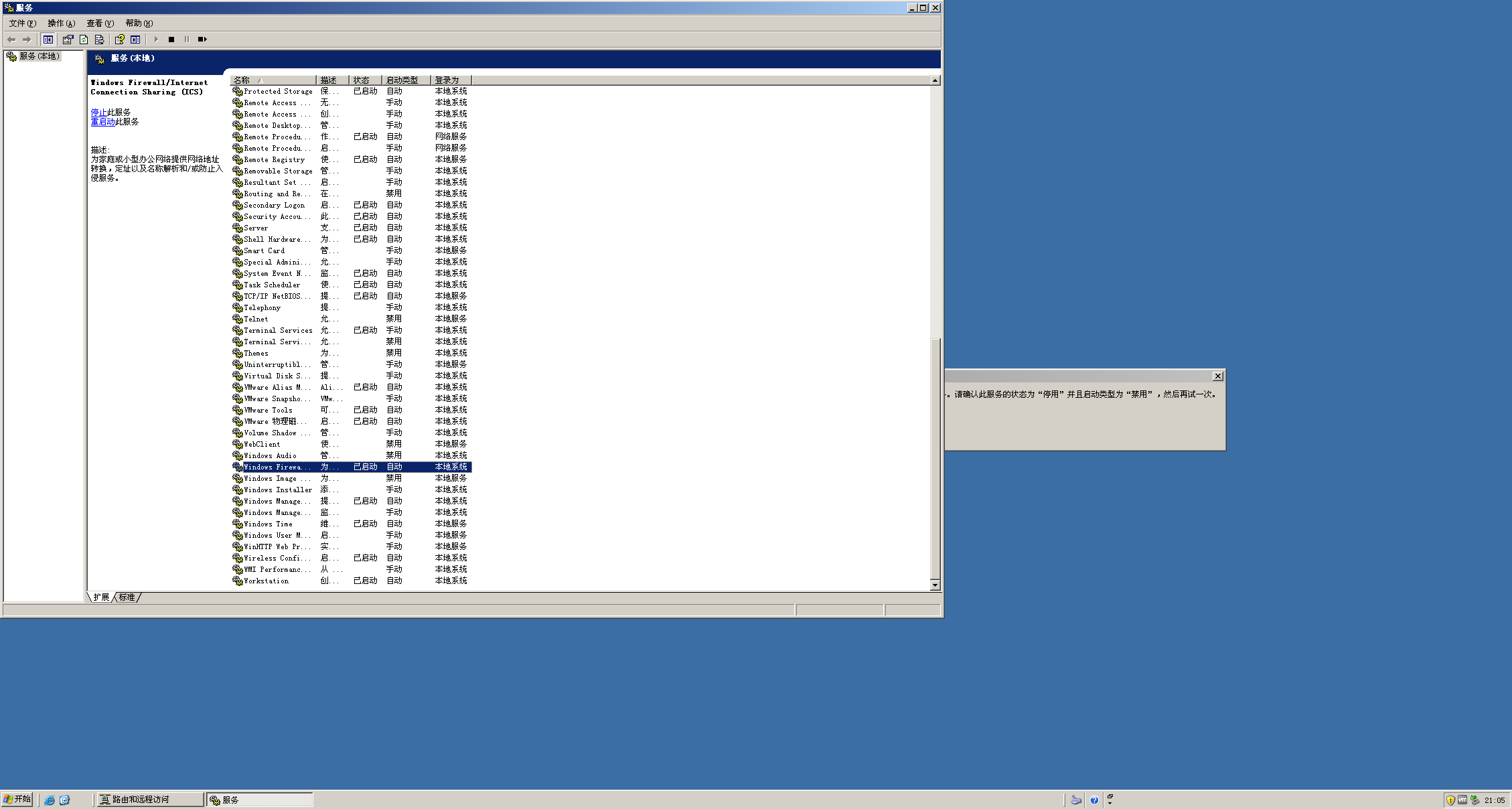

菜单栏打开，然后点击管理工具，选中服务，反到最下面，找到windows firewall，然后将服务状态停止，启动类型禁用，就可以了。

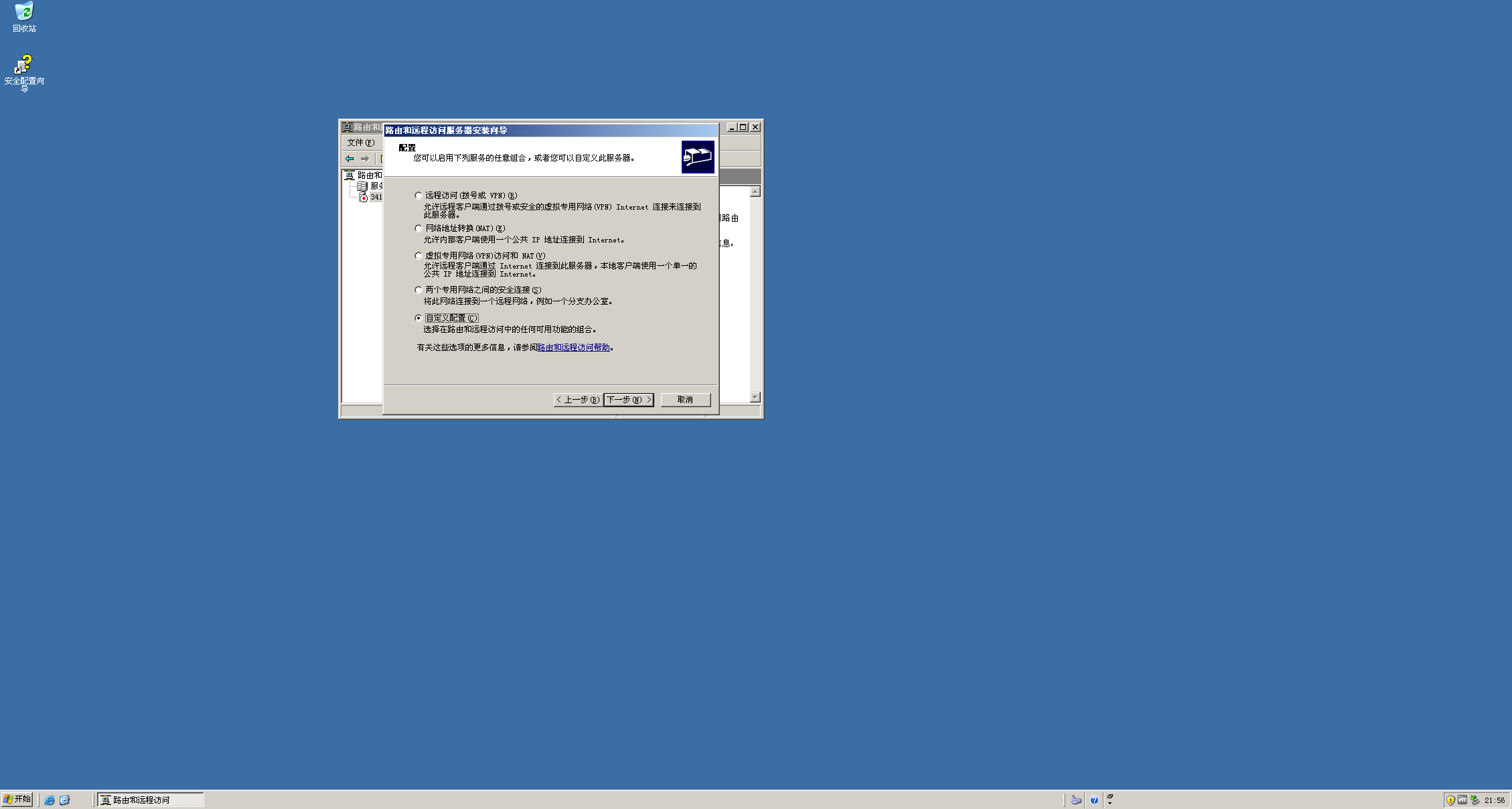

2. 选择 “自定义配置”（核心步骤，避免断网）

1. 向导首页点击「下一步」，在 “配置” 页面中，必须选择 “自定义配置”（若选其他预设配置可能导致网络中断），点击「下一步」。

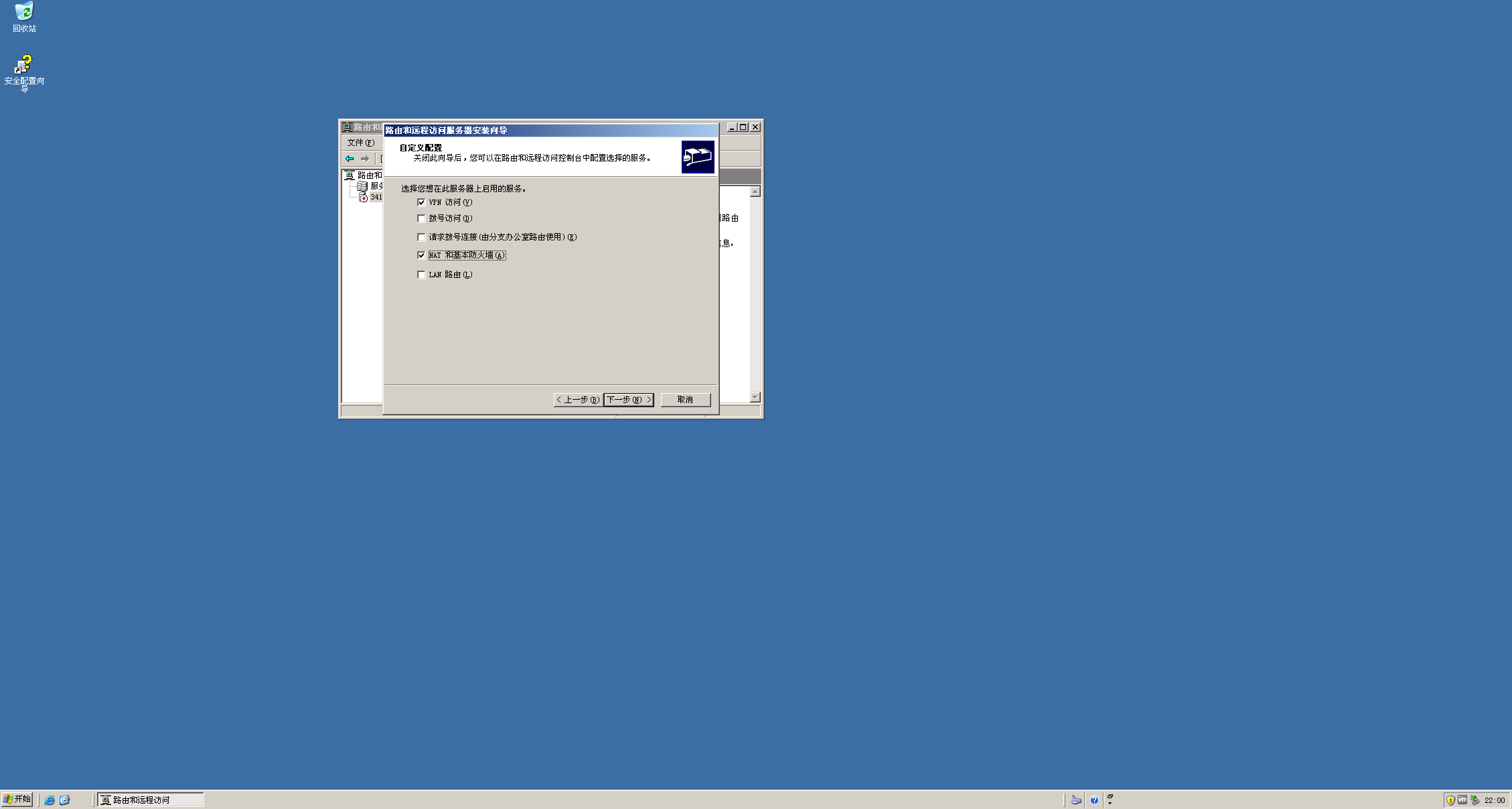

2. 在 “自定义配置” 选项中，勾选以下两项（实验需求核心功能）：

   • ✅ VPN 访问：支持远程客户端（如 XP02）通过 VPN 连接企业内网。
   • ✅ NAT：实现企业内部网段（VMnet1：192.168.11.0/24）通过出口地址池（112.111.11.12-20）访问外部网络。
   • （可选补充：若需实现不同网段间直接通信，可额外勾选 “LAN 路由”，实验中 200302 需此功能，200301 可根据需求选择）



3. 点击「下一步」，确认配置后点击「完成」，此时系统会提示 “是否立即启动服务”，选择「是」。

3. 配置 NAT 接口（关键：关联外网网卡）

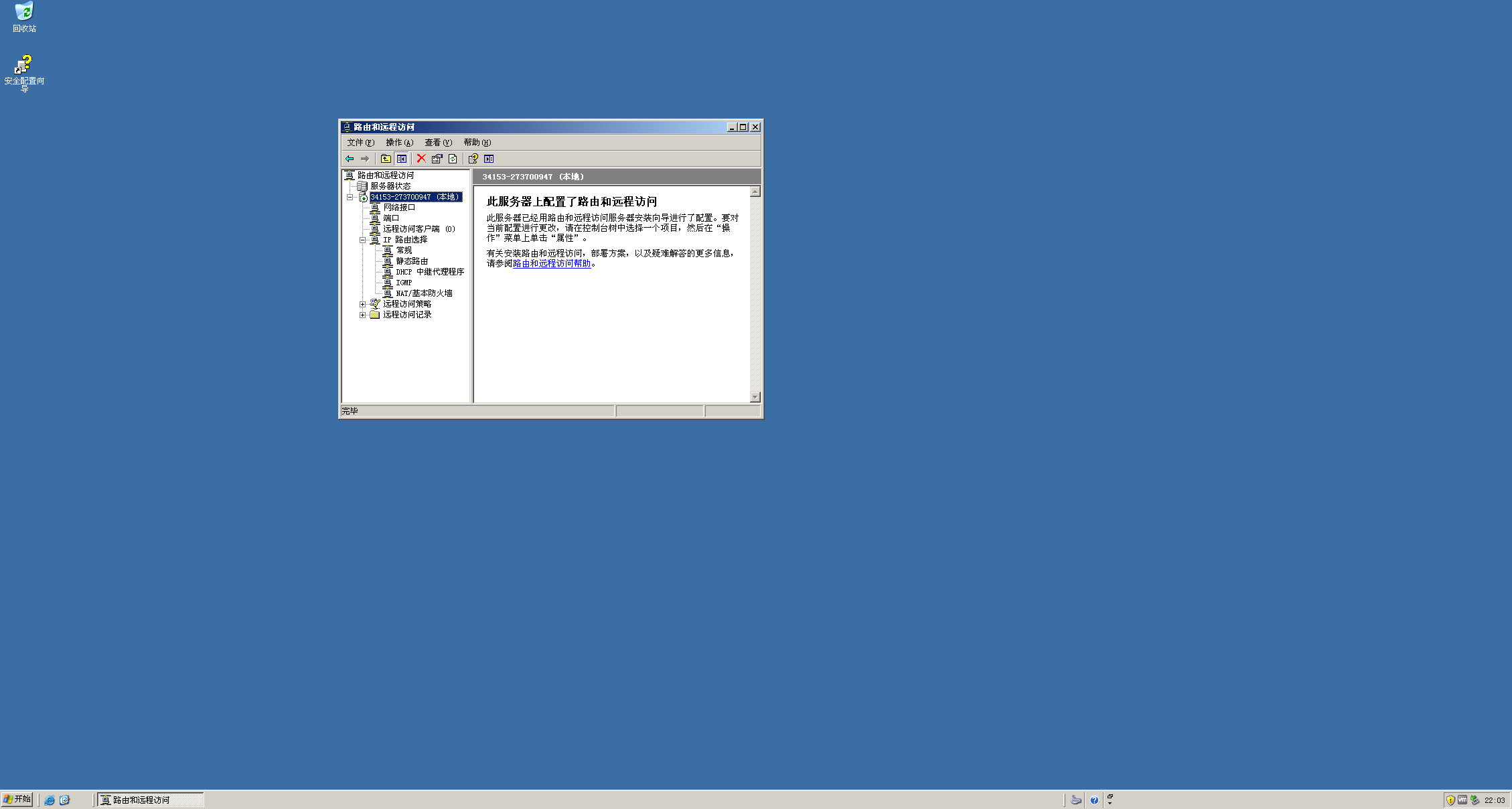

此时我们的界面已经变成了这样

1. 回到 “路由和远程访问” 界面，展开左侧导航树：「IP路由选择」-「NAT」。

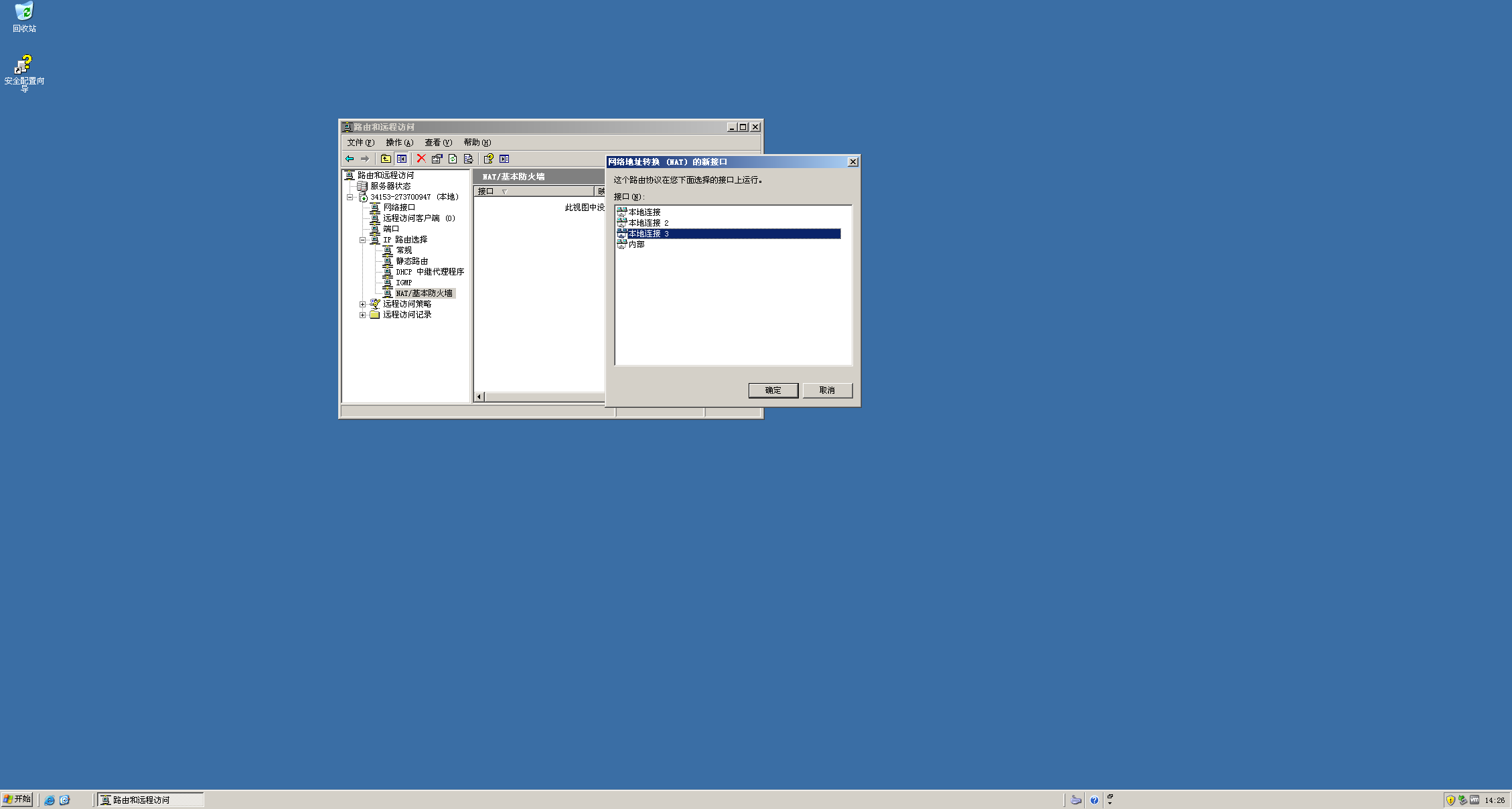

2. 右键点击「NAT」，选择「新增接口」，在弹出的 “网络接口” 列表中，选择连接 VMnet2 的网卡（即 200301 的外网网卡，IP 112.111.11.11/24），点击「确定」。（我这边连接VMnet2网卡的是本地连接3）

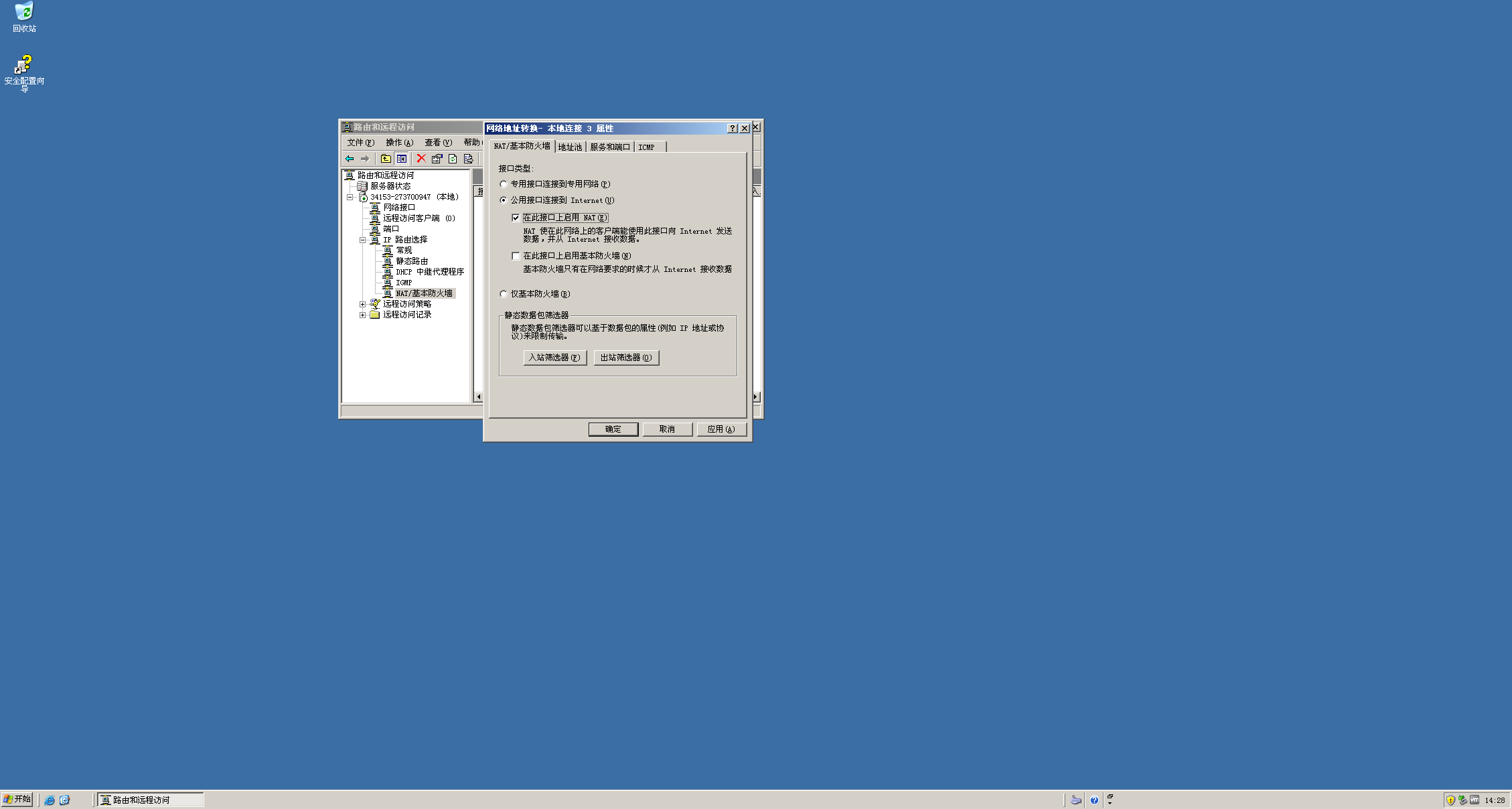

3. 在 “NAT 接口属性” 中，选择「公用接口连接到 Internet」，并勾选「在此接口上启用 NAT」，点击「确定」（此步骤确保内部网段通过该网卡转换为外网地址访问互联网）。



4. 配置 VPN 静态地址池（分配客户端 IP）

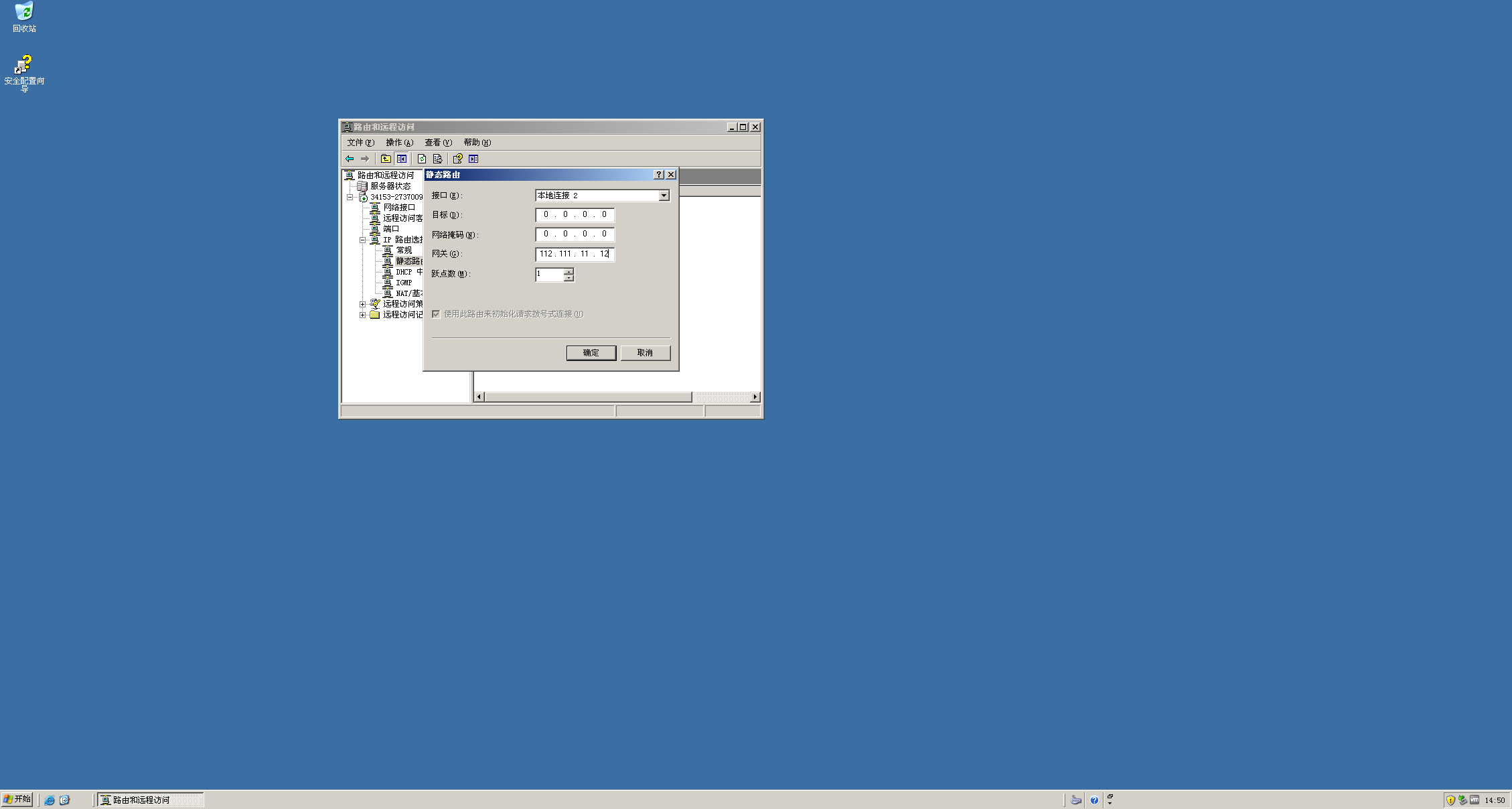

1. 展开左侧导航树「IP路由选择」，右键点击「静态路由」，选择「新建静态路由」。

2. 在向导中点击「下一步」，输入 VPN 客户端的 IP 地址范围，点击「下一步」直至完成（此地址池用于分配给 XP02 等 VPN 客户端，确保客户端接入后能与内网通信）。



5. 配置 VPN 用户（允许客户端拨号）

1. 打开「控制面板」-「管理工具」-「计算机管理」，展开「本地用户和组」-「用户」。

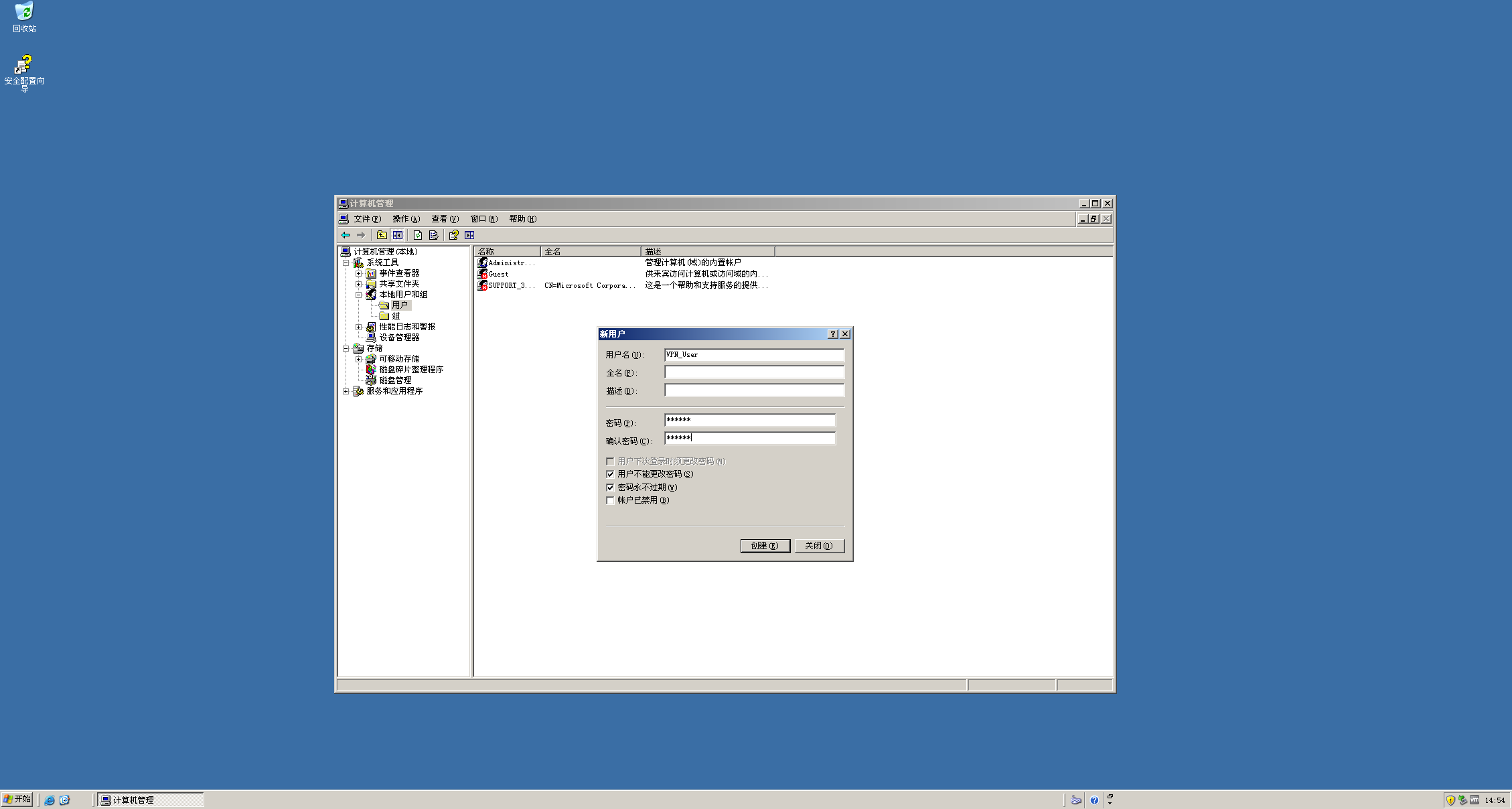

2. 右键点击空白处，选择「新用户」，设置用户名（如 “VPN_User”）、密码，勾选「用户不能更改密码」和「密码永不过期」（提升安全性），点击「创建」。（密码最好是方便好记的，我这里直接是123456）

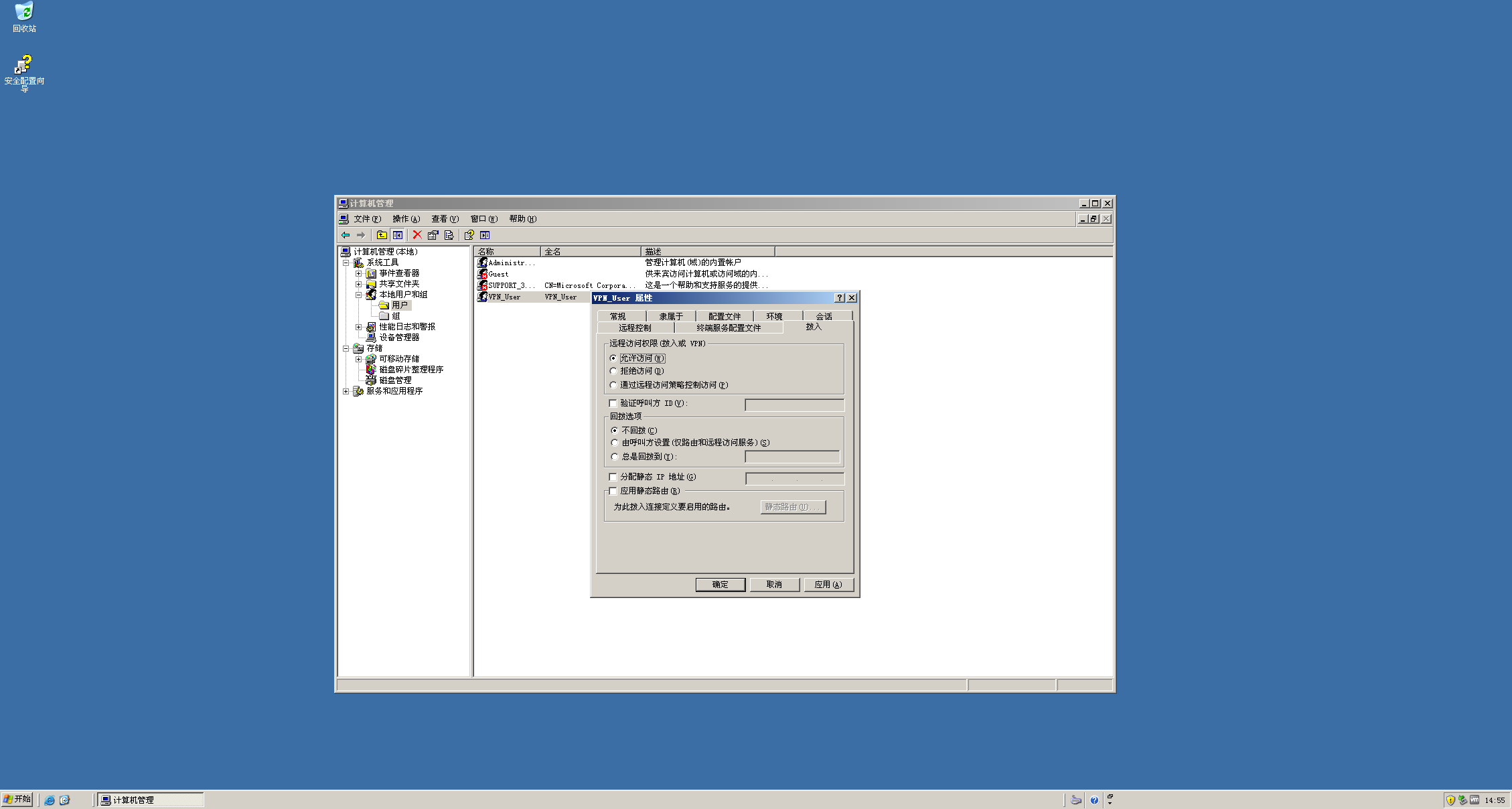

3. 双击新建的用户，切换到「拨入」选项卡，在 “远程访问权限” 中选择「允许访问」，点击「确定」（此步骤确保该用户可通过 VPN 连接服务器）。



6. 重启服务生效配置

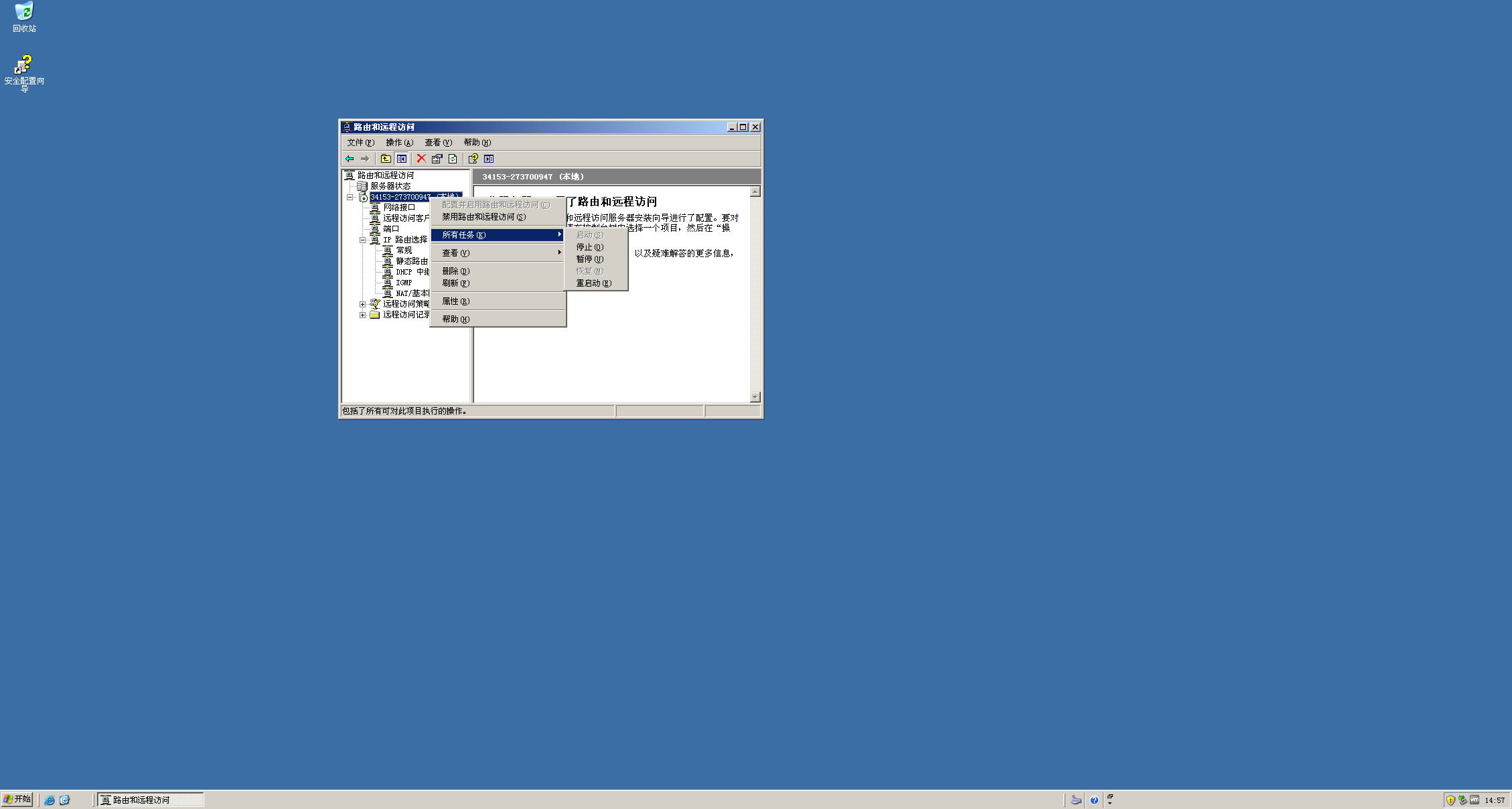

1. 回到 “路由和远程访问” 界面，右键点击计算机名称（200301），选择「所有任务」-「重启」。

2. 等待服务重启完成，此时 VPN 和 NAT 路由功能已启用，可通过 XP02（VPN 客户端）测试连接。



安装抓包工具（如 Wireshark）

使用 VMware Tools 共享文件夹功能

1. 安装 VMware Tools：

   • 在 VMware Workstation 界面中，选中 200301 虚拟机，点击菜单栏的 “虚拟机”，选择 “安装 VMware Tools”。
   • 在虚拟机中，打开 “我的电脑”，会看到 VMware Tools 的光驱盘符，双击打开，运行安装程序，按照提示完成 VMware Tools 的安装。安装完成后，可能需要重启虚拟机。

   如果当初虚拟机安装的时候没有自己瞎捣鼓，VMware Tools是正常安装好的，就不用管

2. 在虚拟机中访问文件夹并安装：

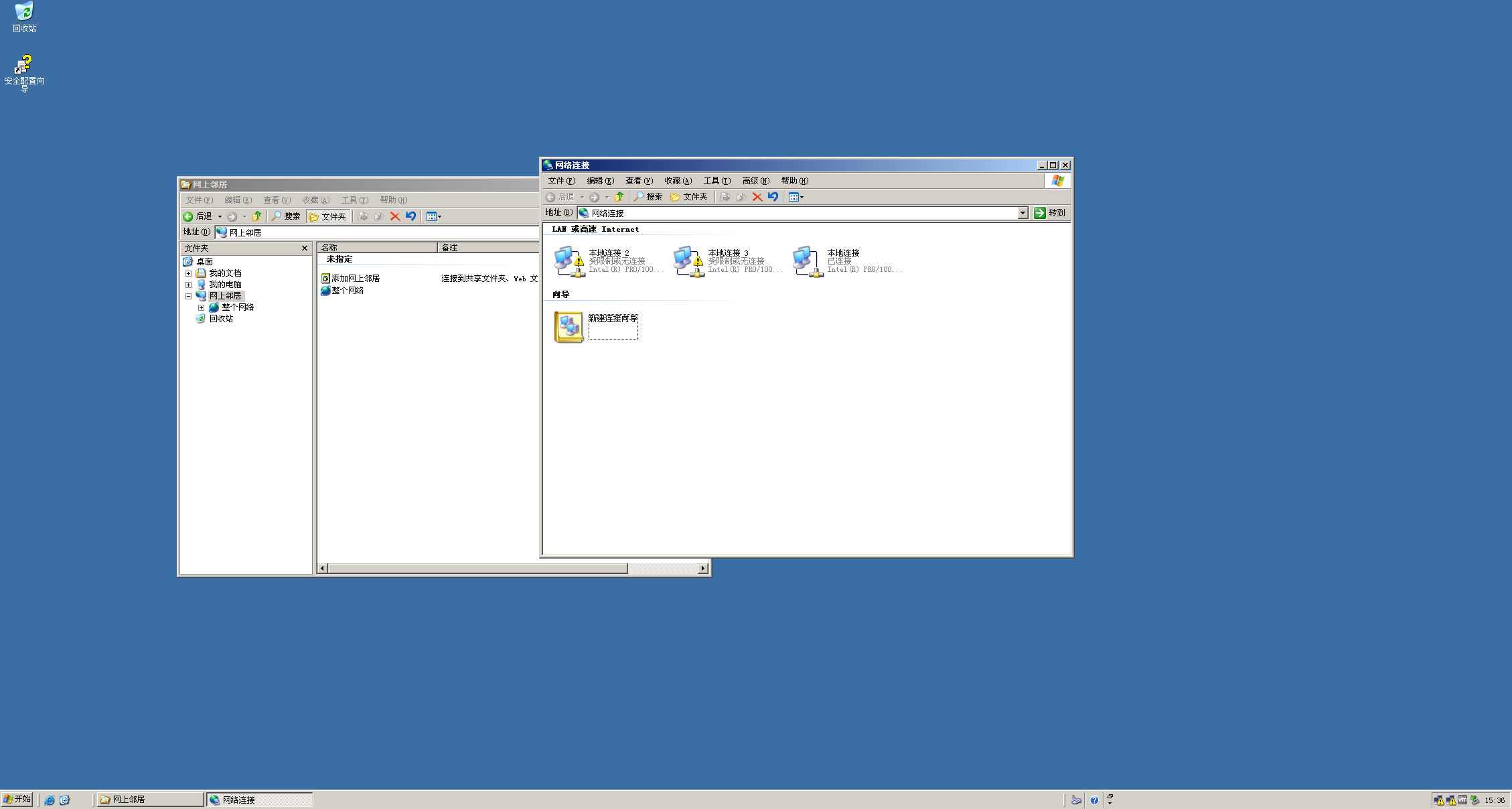

   • 重启虚拟机后，在物理机找到文件夹，对着压缩包来一个复制，然后再到虚拟机来一个粘贴，就能看到 Wireshark 的压缩包。
   • 右键解压该压缩包到虚拟机的本地磁盘（如 C 盘的某个文件夹），解压完成后，进入解压后的文件夹，找到 Wireshark 的安装程序（通常是.exe 后缀的文件），双击运行，按照安装向导的提示完成 Wireshark 的安装。

虚拟机 200302（互联网中转路由器，建议安装 Windows Server 2003 系统）

1. 添加两块网卡：
   • 网卡 1：连接 VMnet2，配置 IP 为 112.111.11.12，子网掩码 255.255.255.0
   • 网卡 2：连接 VMnet3，配置 IP 为 202.102.134.1，子网掩码 255.255.255.0
2. 配置路由功能：进入「路由和远程访问」，用「自定义方式」添加 LAN 间路由功能
3. 安装抓包工具（如 Wireshark）

虚拟机 XP01（企业网内主机，安装 Windows XP 系统）

1. 配置网卡：连接 VMnet1，设置 IP 为 192.168.11.11，子网掩码 255.255.255.0，网关为 192.168.11.1
2. 安装抓包工具（如 Wireshark）

虚拟机 XP02（VPN 客户端，安装 Windows XP 系统）

1. 配置网卡：连接 VMnet3，设置 IP 为 202.102.134.11，子网掩码 255.255.255.0，网关为 202.102.134.1
2. 安装抓包工具（如 Wireshark）

这些都是一样的老步骤，我就不细说了，照着之前的步骤做就OK

三、实验结果测试（含问题排查）

1. 基础连通性测试（需截图留存）

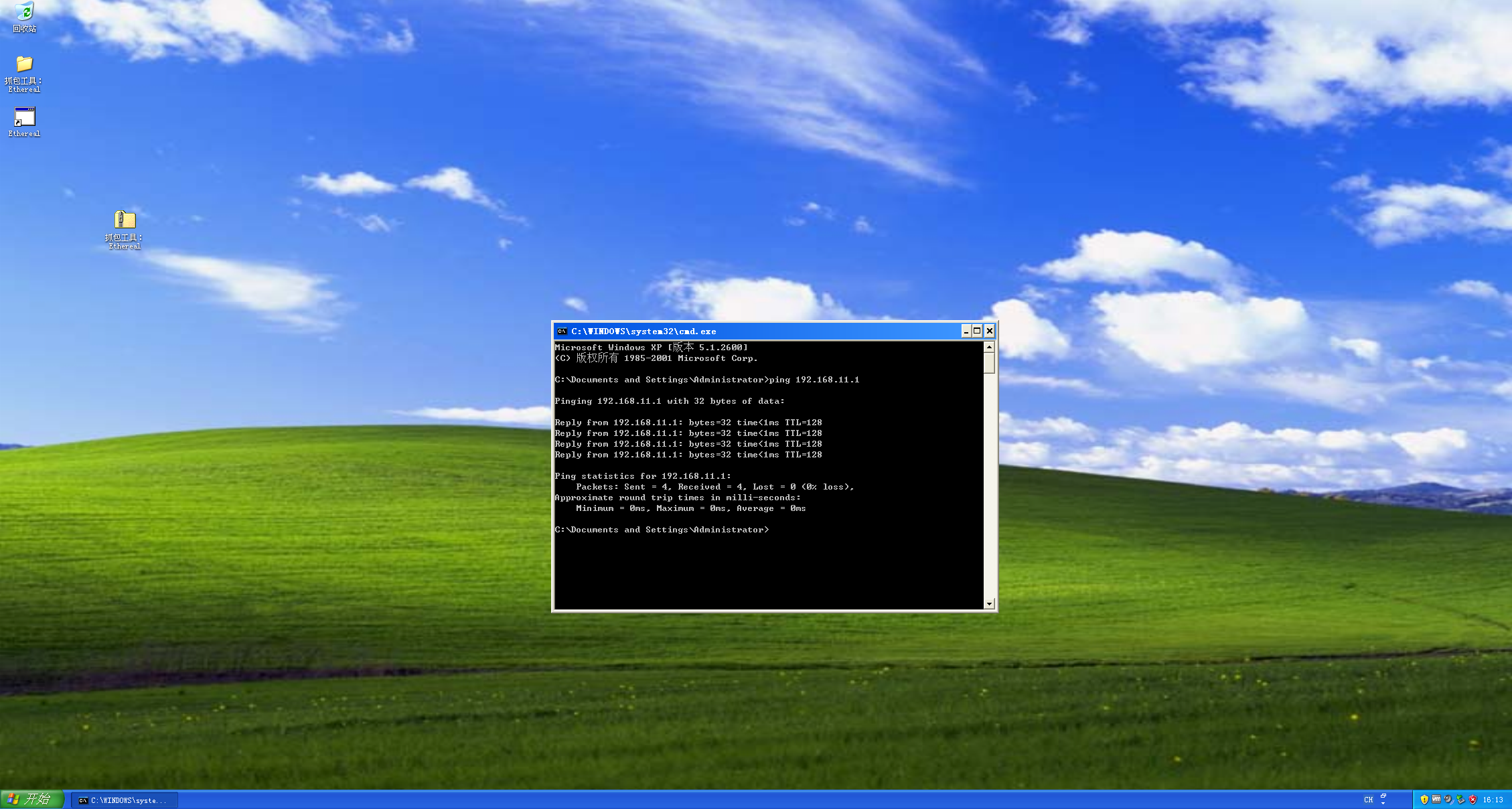

1. 在 XP01 上执行命令ping 192.168.11.1（ping 200301 的 VMnet1 网卡 IP），测试企业内网连通性

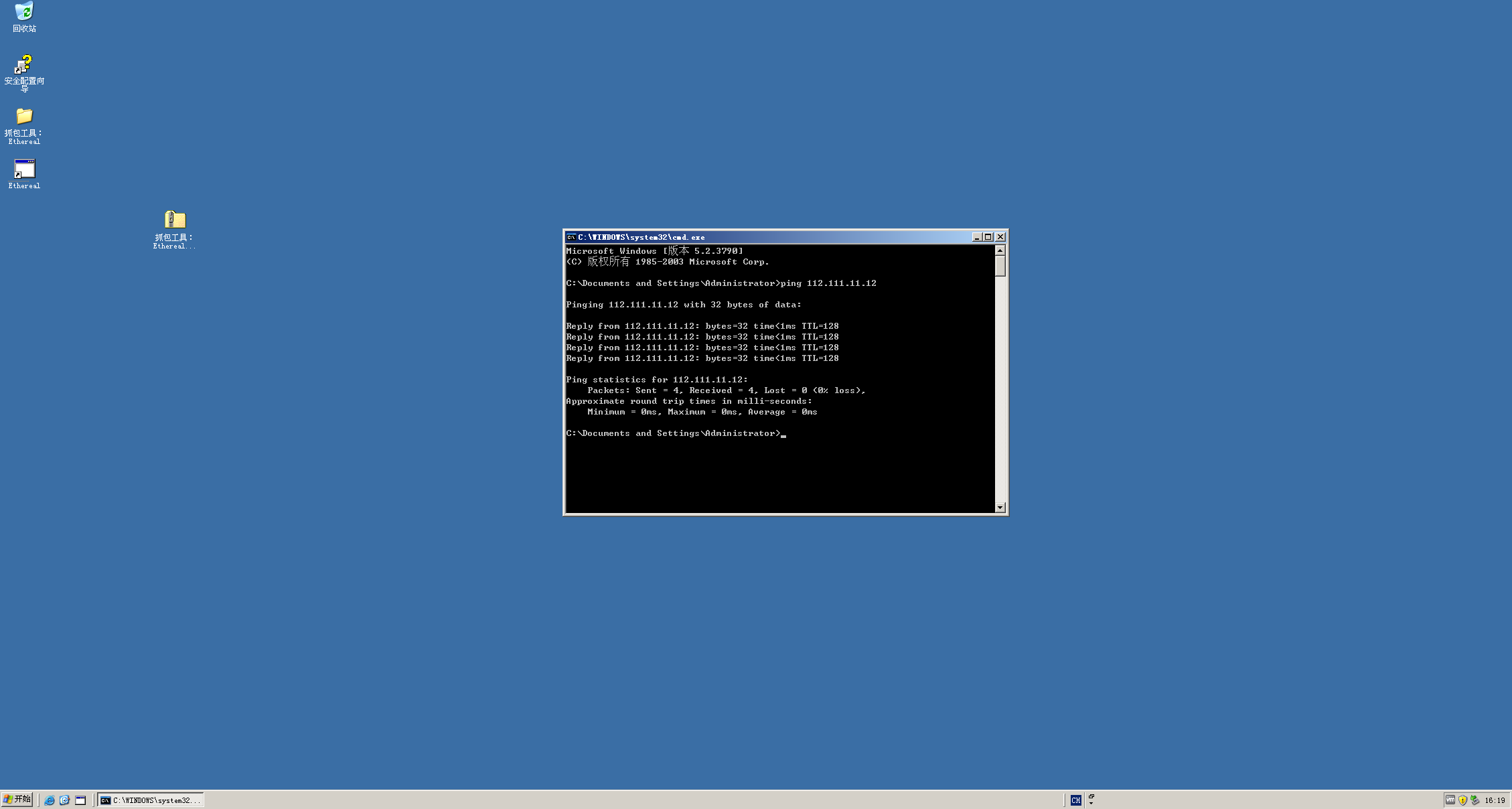

2. 在 200301 上执行命令ping 112.111.11.12（ping 200302 的 VMnet2 网卡 IP），测试出口与中转路由器连通性

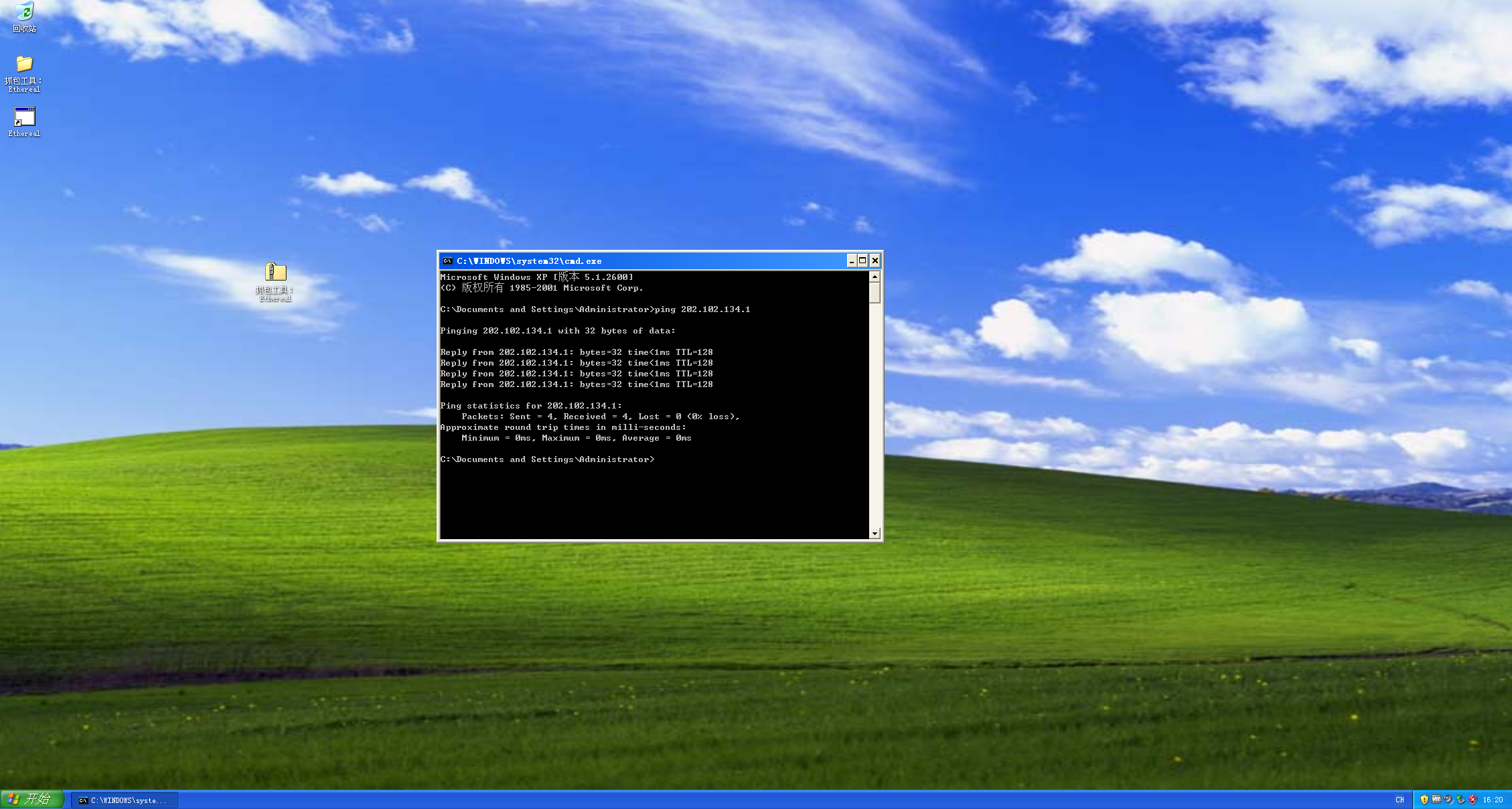

3. 在 XP02 上执行命令ping 202.102.134.1（ping 200302 的 VMnet3 网卡 IP），测试客户端与中转路由器连通性

所有测试通过后，对每个虚拟机执行「快照」功能，保存当前正常环境（虚拟机左侧状态栏处，选中目标虚拟机，点击右键，看到下面的快照，点击拍摄快照）

2. 针对性测试与问题排查

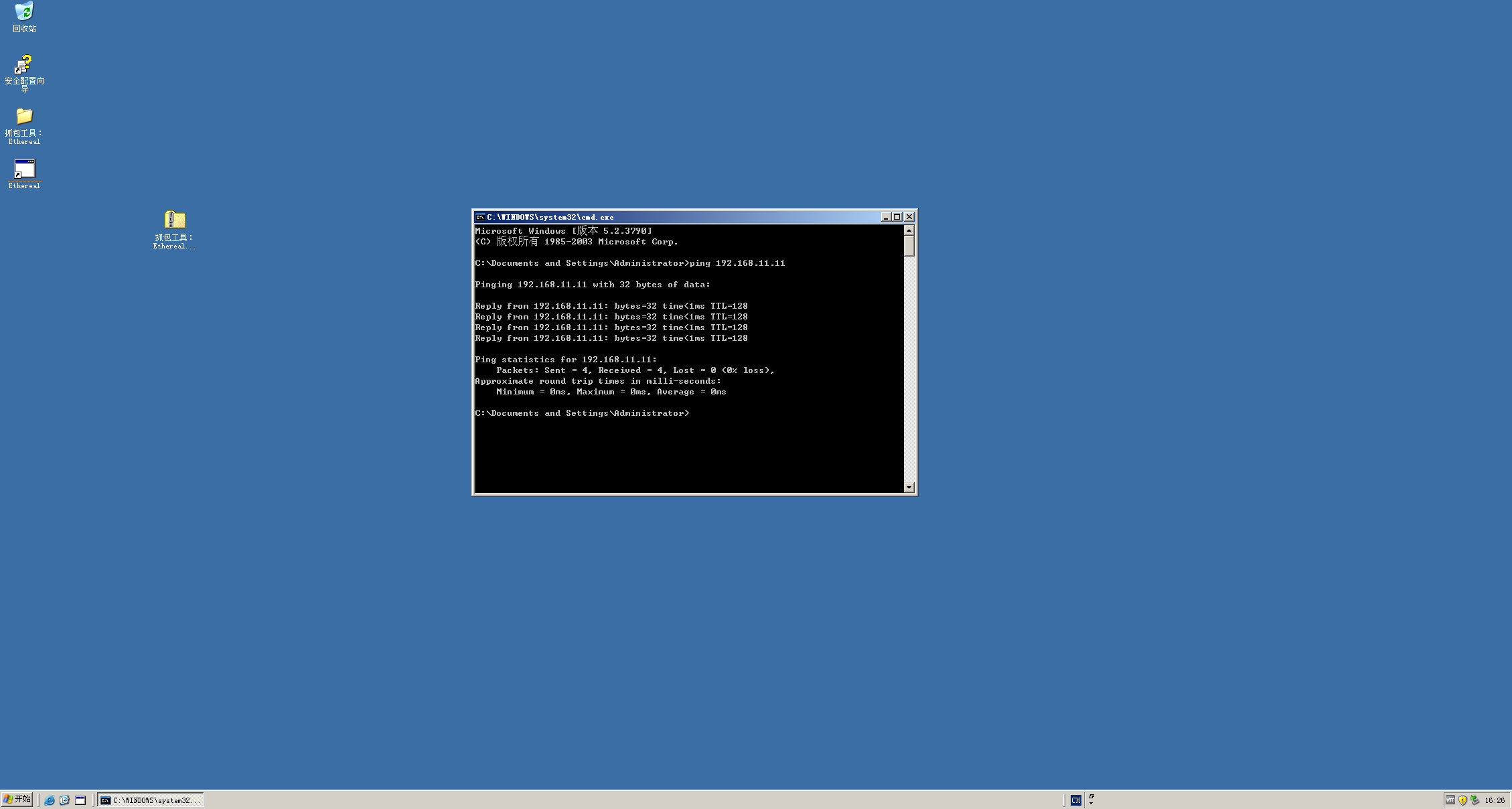

（1）测试：200301 ping XP01（IP：192.168.11.11）

我这里是通的

• 若不通，常见原因：XP01 防火墙开启，拦截 ICMP 请求；或 XP01IP / 网关配置错误
• 解决方法：关闭 XP01 的 Windows 防火墙；重新检查 XP01 的 IP（192.168.11.11）、子网掩码（255.255.255.0）、网关（192.168.11.1）是否正确

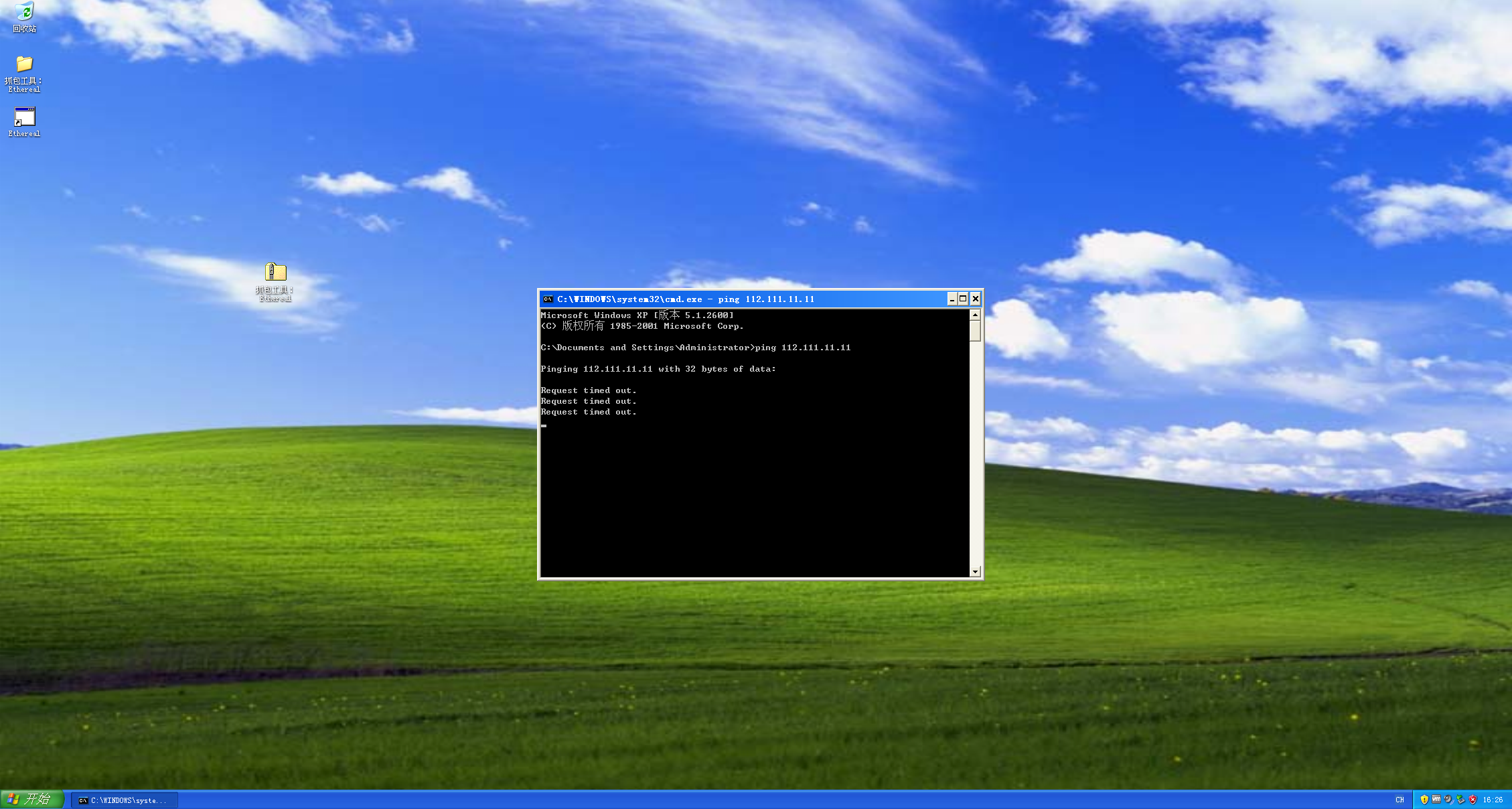

（2）测试：XP02 ping 112.111.11.11（200301 的 VMnet2 网卡 IP）

这里没通，开始按步骤检查

• 若不通，排查步骤：

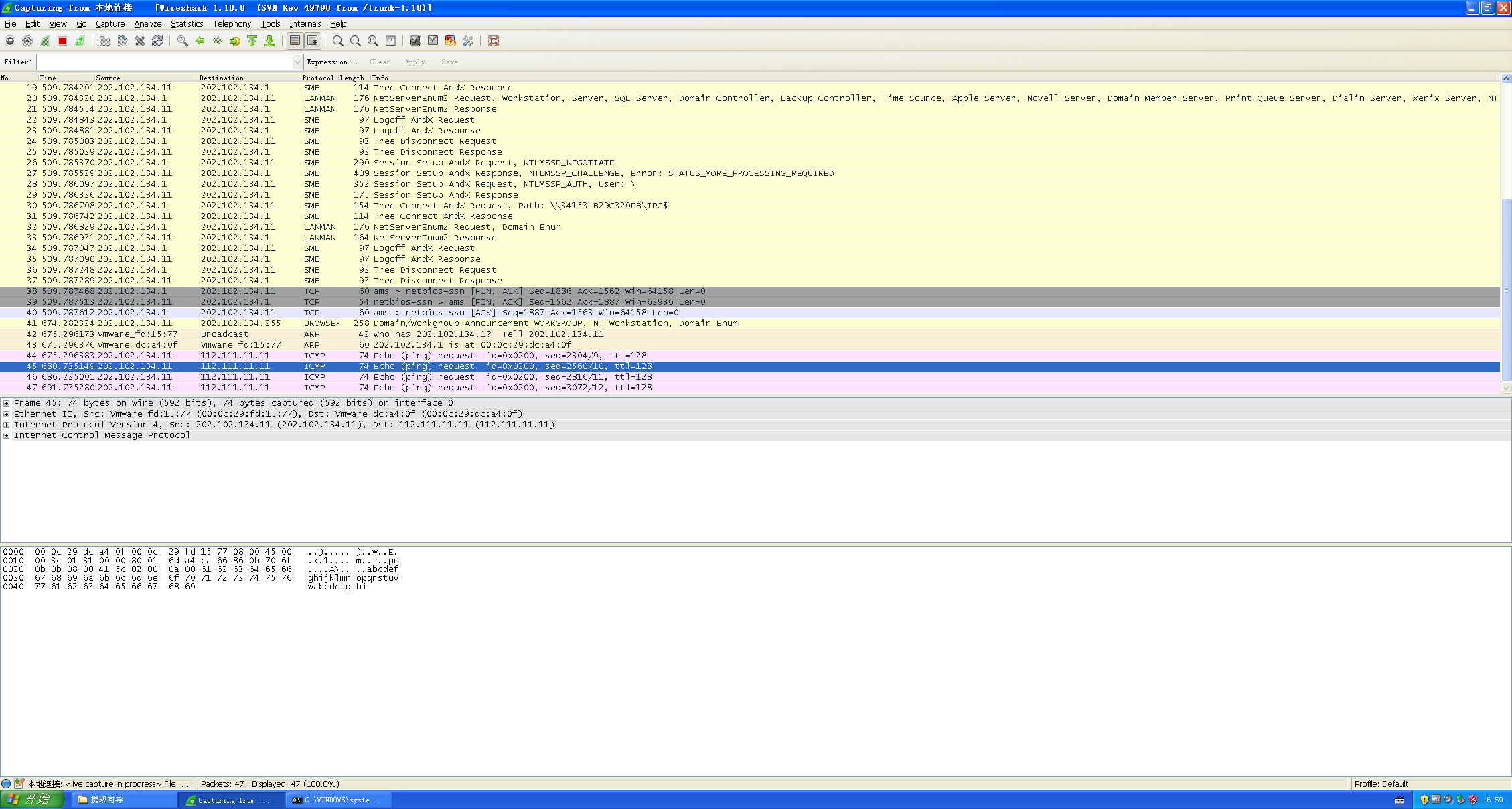

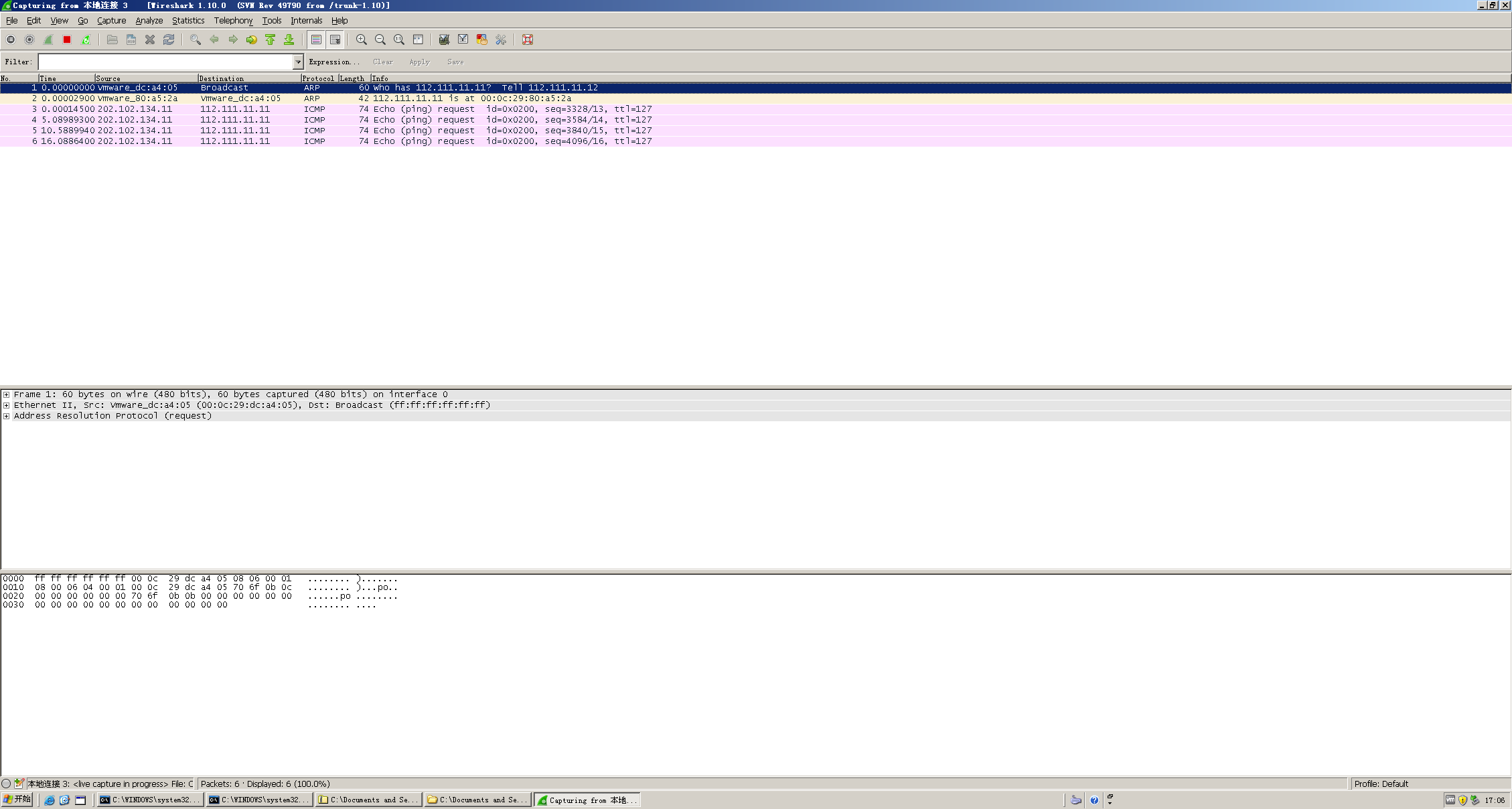

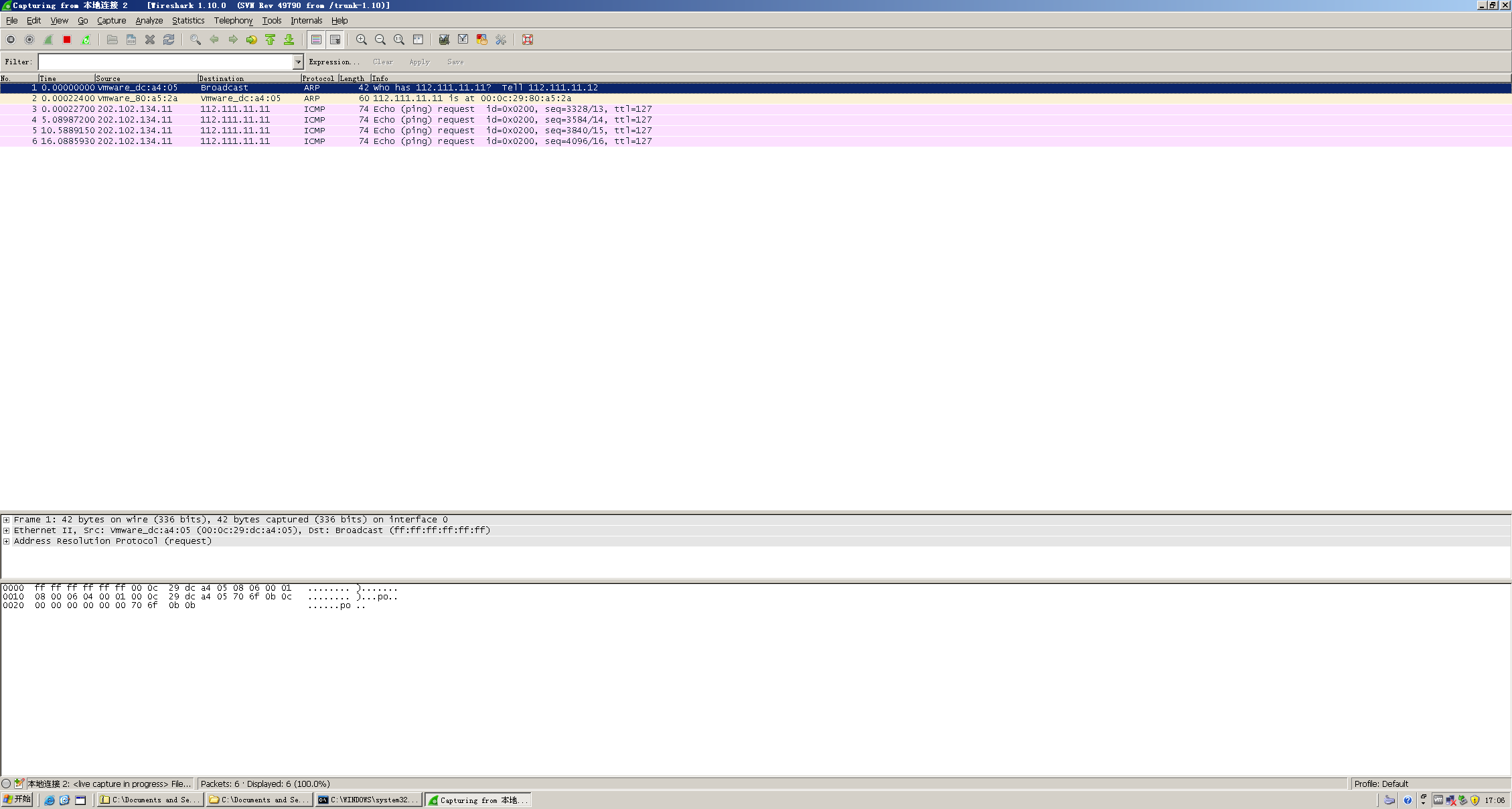

  1. 抓包分析：分别在 XP02、200302、200301 上打开抓包工具，过滤 ICMP 协议，查看数据包传输情况（需截图留存）

     • XP02 抓包：查看是否发出 ICMP 请求包



     • 200302 抓包：查看是否接收并转发 ICMP 请求包



     • 200301 抓包：查看是否接收 ICMP 请求包，是否返回响应包



     通过对抓包文件进行分析，确认 XP02（202.102.134.11）发出的 ICMP ping 请求包到达了 200302，且 200302 也将请求包转发给了 200301，但没有捕获到 200301 返回的 ICMP 响应包。这说明 ping 不通的核心问题出在200301 未返回响应

     1. 已确认的通信环节（请求包能到达 200301）

     • 两张抓包中都能看到源 IP 为202.102.134.11、目的 IP 为112.111.11.11的 ICMPEcho (ping) request

       包，且序号（seq）一致，说明：

       • XP02 → 200302：请求包成功传输。
       • 200302 → 200301：请求包成功转发（因为 200301 的抓包也能看到相同的请求包）。

     2. 问题环节：200301 未返回响应

     • 现象：两张抓包中都没有源 IP 为112.111.11.11、目的 IP 为202.102.134.11的 ICMP Echo reply（响应包）。
     • 可能原因及排查建议：
       • 原因 1：200301 的防火墙拦截了 ICMP 响应
         • 排查：进入 200301 的 “Windows 防火墙” 设置（或第三方防火墙软件），检查入站规则是否允许 ICMP 请求，且出站规则是否允许 ICMP 响应。如果防火墙开启且未放行 ICMP，会导致 200301 收到请求后，无法发送响应包。
       • 原因 2：200301 缺少回传路由
         • 排查：在 200301 上执行 route print 命令，查看路由表中是否有到 202.102.134.0/24 网段的路由。如果没有，200301 收到请求后，不知道如何将响应包发回 XP02 所在网段，导致响应包被丢弃。
         • 解决：若缺少路由，需在 200301 上添加静态路由
       • 原因 3：200301 的 NAT 配置未放行 ICMP
         • 排查：如果 200301 启用了 NAT（网络地址转换），需检查 NAT 规则是否允许 ICMP 协议的双向通信。若 NAT 仅放行 TCP/UDP，ICMP 响应包会被 NAT 设备拦截。

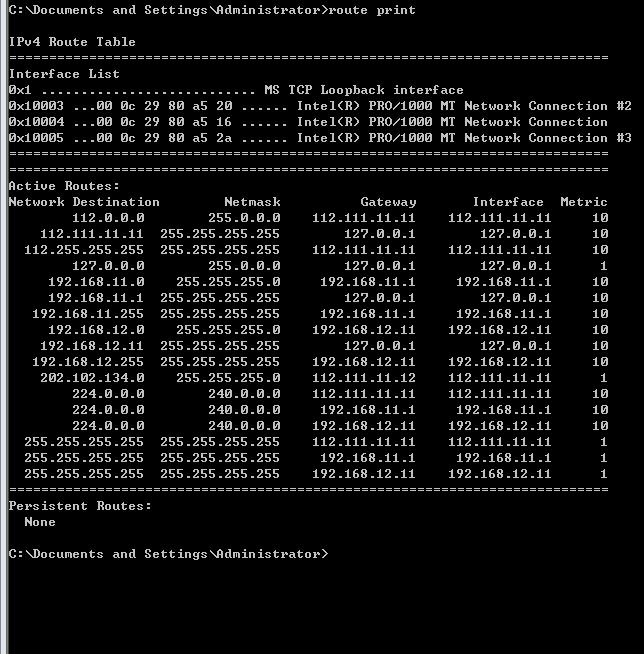

  2. 路由表分析：在 200301 上执行命令route print，查看是否存在到 202.102.134.0/24 网段的路由（若无则导致无法回传响应包）发现是存在的

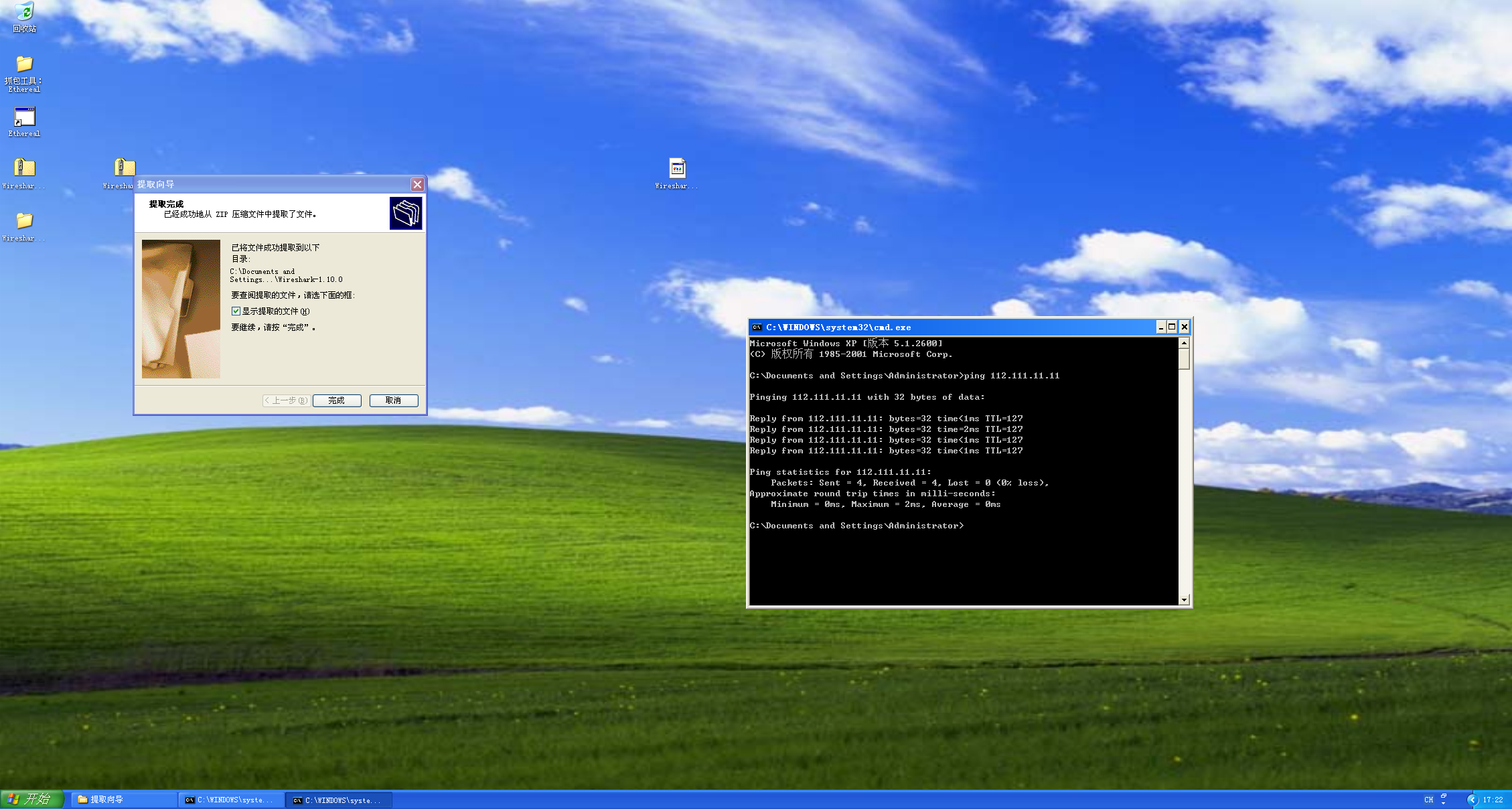

     排查了防火墙和NAT，发现都没有任何问题，那么只有可能是VPN设置出了问题，回头一看发现我前面设置的时候因为脑子太乱了，本地连接选错了，调整之后再次尝试ping，成功。
